宇航服设计图简笔画【宇航服设计图简单】

2023/1/31 来自于：制图网 点击：88

宇航服设计图简笔画【宇航服设计图简单】

利维坦按：在华盛顿郊区的史密森学会仓库存放着一些太空竞赛时期的设计奇迹。这些奇迹远小于高耸的火箭和载人进入轨道、登上月球的流线型宇宙飞船。它们就是能让宇航员在地球之外得以生存的宇航服。

文/Thomas Lin、Jon Huang、Soo-Jeong Kang

译/luyue

“自由7号”宇航服

宇航服设计图简笔画【宇航服设计图简单】

1961年，埃伦·B·谢泼德（原“水星7号”宇航员之一）参加美国宇航员首航时穿的宇航服。

格伦的“水星号”训练手套

宇航服设计图简笔画【宇航服设计图简单】

这副“水星”手套掌心为皮质，受到压力时指部可弯曲。

格伦的“水星号”训练头盔

宇航服设计图简笔画【宇航服设计图简单】

用于“水星”计划的皮面玻璃纤维头盔，其特点是具有减震衬里和通讯耳机。

“马克4号”宇航服

宇航服设计图简笔画【宇航服设计图简单】

1960年代，B·F·古德里奇公司制作的马克4号宇航服。其特点是以非拉伸带、系索和拉链来防止内囊在压力下膨胀。

“马克5号”宇航服

宇航服设计图简笔画【宇航服设计图简单】

“马克5号”相对灵活，融合了能全方位活动的设计元素。

早期“阿波罗SPD-143”宇航服

宇航服设计图简笔画【宇航服设计图简单】

SPD-143宇航服亦称AX1-L。1963年，由ILC Industries制做。其膝部、肘部和大腿部的回旋橡胶使宇航员能够弯曲手臂和双腿。胸部和腰部的安全约束系统可防止宇航服过度扩大，没有它，宇航服会像气球一样膨胀。

阿波罗“A4-H”试验服

宇航服设计图简笔画【宇航服设计图简单】

A4-H（阿波罗系列第四款，汉密尔顿制）试验服是为1964年在美国宇航局工作的宇航服技师量身定做的，其躯干上安装了两个连接器，可以吸入“好空气”，排出“坏空气”。

“通用”头盔X光片

宇航服设计图简笔画【宇航服设计图简单】

1964年制造的这款A4-H“通用”头盔旨在适用于更多宇航服。X光图显示出颈部使头盔可以不受限制地左右移动的滚珠轴承。

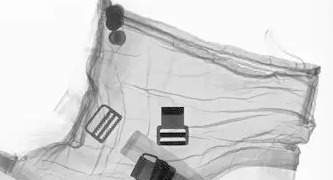

“阿波罗靴”X光片

宇航服设计图简笔画【宇航服设计图简单】

阿波罗时代“高腰套靴”X光片显示出可调整的带子，有使宇航员把靴子绑在与宇航服连在一起的另一只鞋子上。

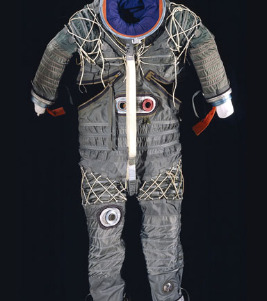

“阿波罗XN-20”宇航服

宇航服设计图简笔画【宇航服设计图简单】

1964年，B·F·古德里奇和汉密尔顿标准公司合作制作了XN-20（此系列的第20款）。这件阿波罗原型宇航服上有环绕躯干的拉链和肩部及大腿的约束系带。实验性（XN）系列宇航服还有其它款式，但据说这是仅存的特殊款式。

A5-L原型宇航服

宇航服设计图简笔画【宇航服设计图简单】

1960年代，ILC成为阿波罗宇航服最早的承包商，于1965年制成这套蓝色尼龙A5-L原型宇航服。宇航员登月穿的第一件宇航服是这套宇航服的演化版本。

葛瑞森的“双子星座号”3号宇航服

宇航服设计图简笔画【宇航服设计图简单】

1965年葛瑞森在“双子星座3号”上穿的G3-C宇航服。它有六层尼龙内衬，外层是白色防火材料诺梅克斯。它还有独特的色标空气阀门，（蓝色）泵入“好”空气，（红色）排除二氧化碳。

“阿波罗EX1-A”宇航服

宇航服设计图简笔画【宇航服设计图简单】

1968年EX1-A阿波罗应用计划宇航服的X光片显示了它的“环形关节系统。”这个系统使宇航员的活动程度最大化。

AX-2硬质宇航服

宇航服设计图简笔画【宇航服设计图简单】

AX-2是美国宇航局阿莫斯研究中心在1968年用玻璃纤维和泡沫层压板制成的硬质AES宇航服。腰部的钢波纹管使宇航员可以轻松弯腰。虽然技术上很先进，但硬质宇航服有个大缺点：很难装进已经非常拥挤的航天器。

奥尔德林的“阿波罗A7-L”宇航服

宇航服设计图简笔画【宇航服设计图简单】

执行“阿波罗11号”任务时，巴兹·奥尔德林穿着这套A7-L舱外宇航服迈上月球表面。

阿姆斯特朗的“阿波罗11号”手套

宇航服设计图简笔画【宇航服设计图简单】

登月期间，宇航员戴着特制手套。手套由橡胶和合成橡胶内部气囊制成，从手腕起完全覆盖双手，并用铝环和宇航服的手臂连在一起。

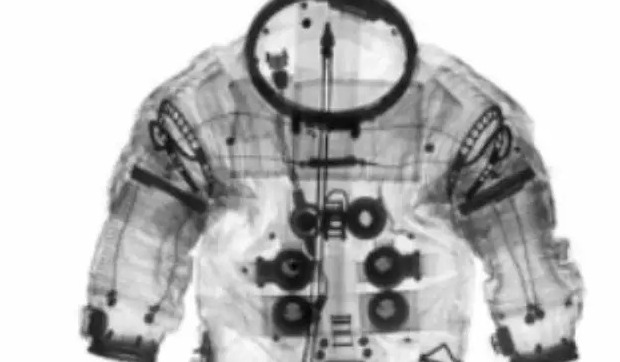

谢泼德的“阿波罗14号”宇航服X光片

宇航服设计图简笔画【宇航服设计图简单】

谢泼德的“阿波罗14号”宇航服的X光图使管理员能够“看”到宇航服的内部——以前一直是利用手电通过颈部或腰部向里面看。

阿波罗头盔

宇航服设计图简笔画【宇航服设计图简单】

阿波罗宇航服的特点是有压力密封头盔，其护面镀上了24K黄金膜，使眼睛能避开强烈的阳光。
