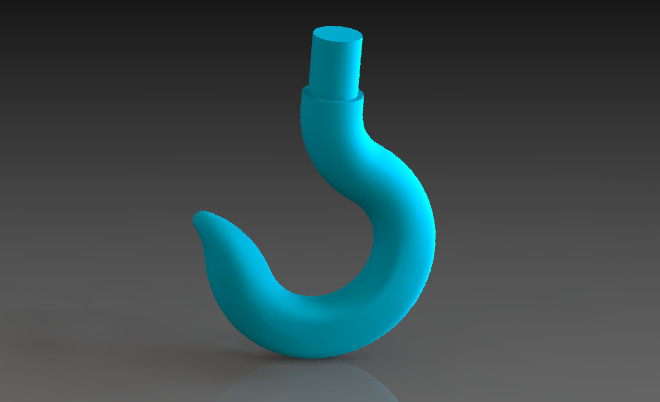

对于吊钩这种整个曲面为变截面的曲面主要利用的就是放样曲面命令。曲面建模不管模型有多么复杂，首先要有清晰的建模思路，针对这个模型我们要通过什么的操作顺序来完成整个建模过程，其次才是软件的熟练程度，当然，建模越熟练的时候，看到一个模型大概的建模思路就会形成。

对于这个吊钩就是这种变截面的曲面，肯定要利用放样曲面来绘制，放样曲面的前提就是要针对变截面来新建不同的基准面，我们根据吊钩来主要演示一下。

一、首先参考现有的三个基准面新建绘制变截面草图所需的基准面：

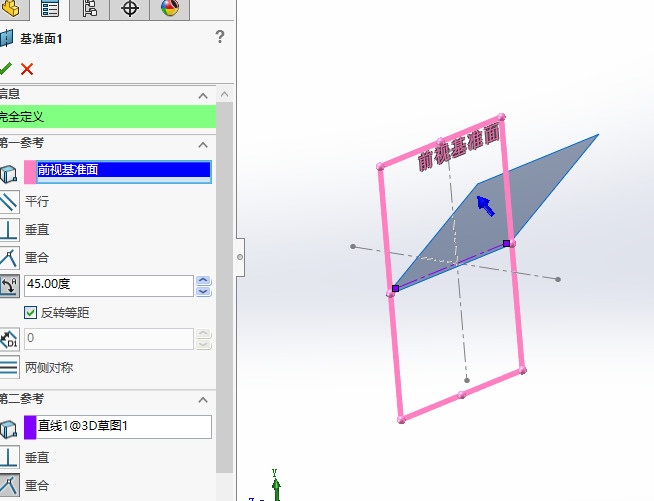

基准面1

吊钩的画法手绘步骤【手工绘图吊钩步骤】

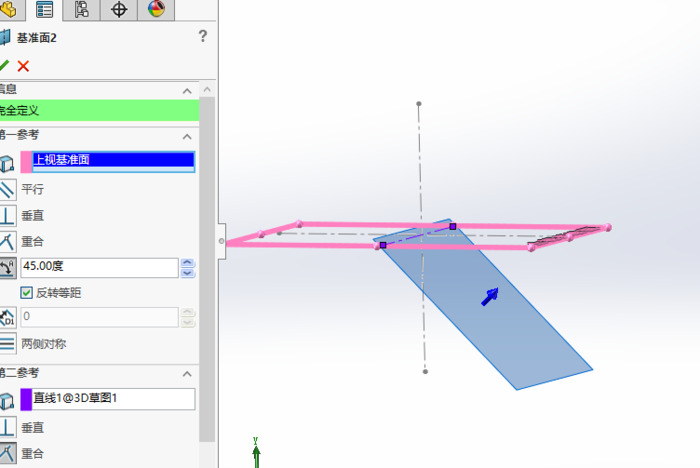

基准面2

吊钩的画法手绘步骤【手工绘图吊钩步骤】

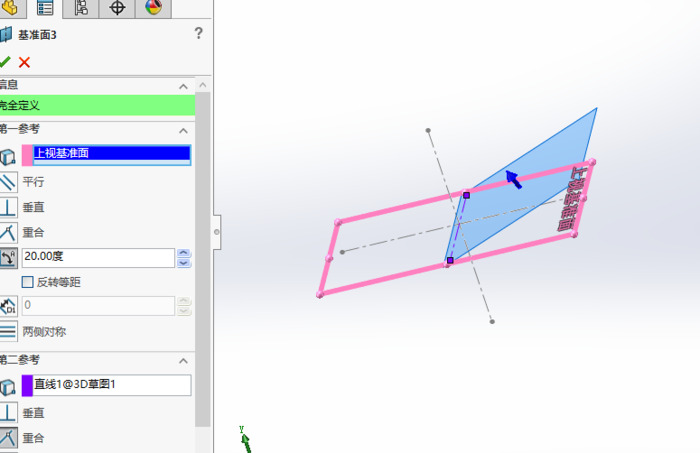

基准面3

吊钩的画法手绘步骤【手工绘图吊钩步骤】

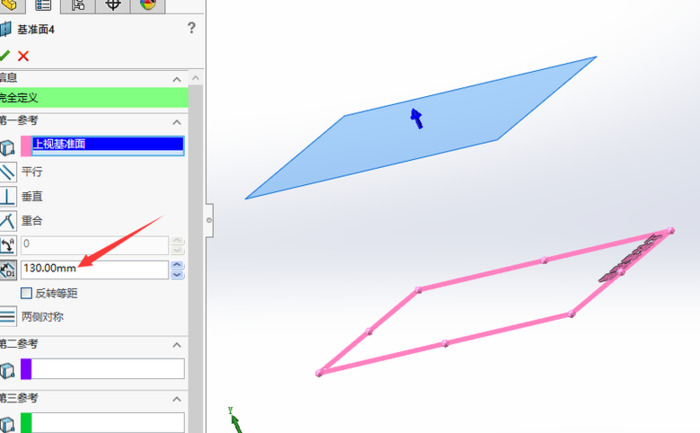

基准面4

吊钩的画法手绘步骤【手工绘图吊钩步骤】

基准面5

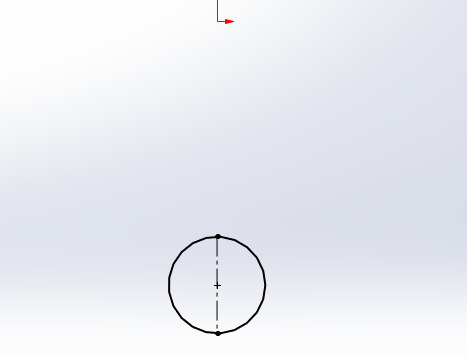

首先在右视基准面上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

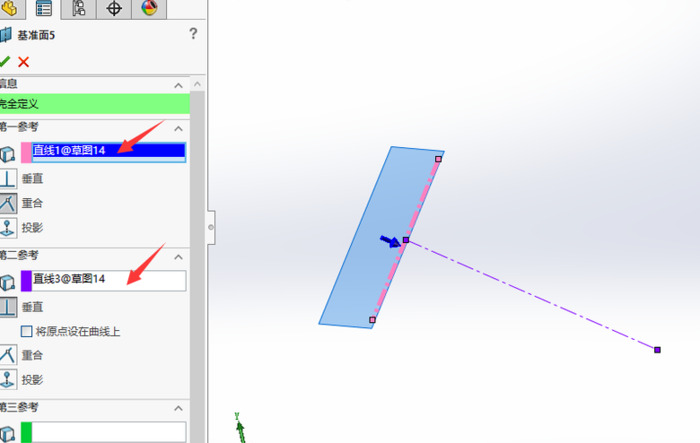

以上面绘制的草图为参考建立基准面5：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

二、基准面建立完成之后就是在新建的各个基准面行绘制草图：

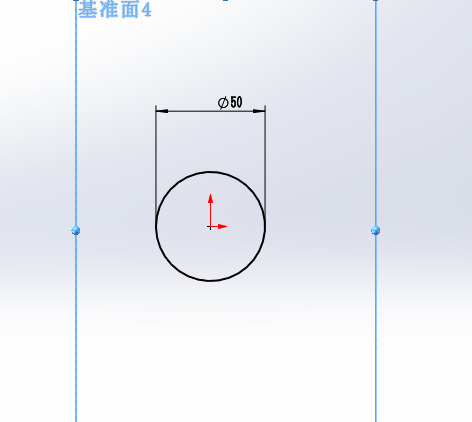

基准面4上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

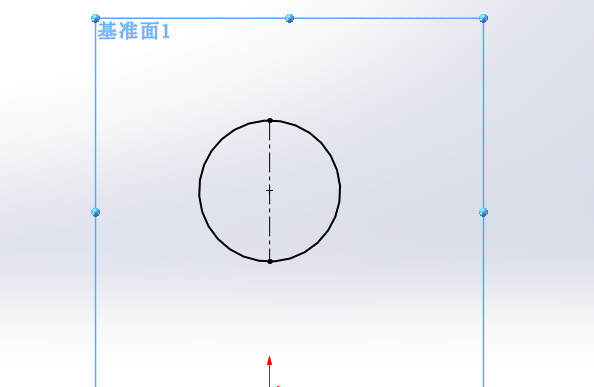

基准面1上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

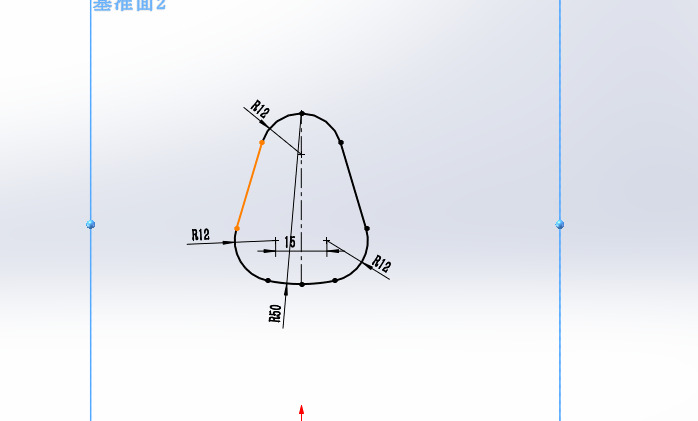

基准面2上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

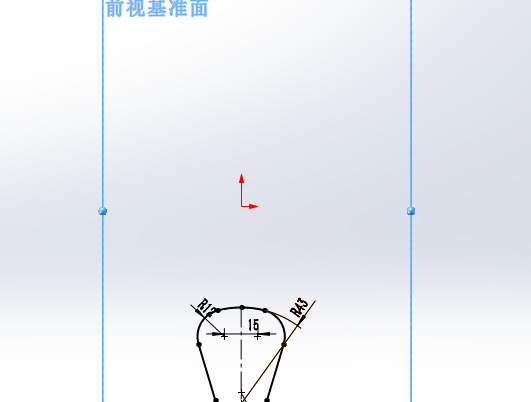

前视基准面上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

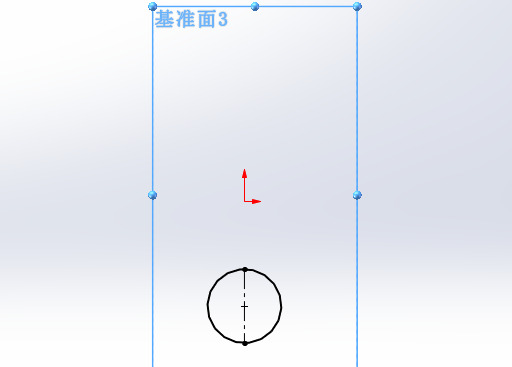

基准面3上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

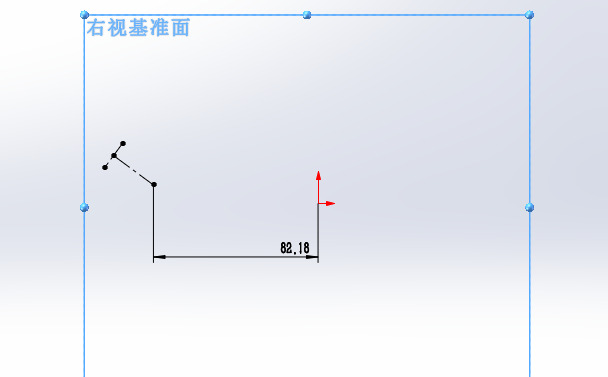

右视基准面上绘制如下草图，做为放样引导线：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

基准面5上绘制如下草图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

三、放样曲面

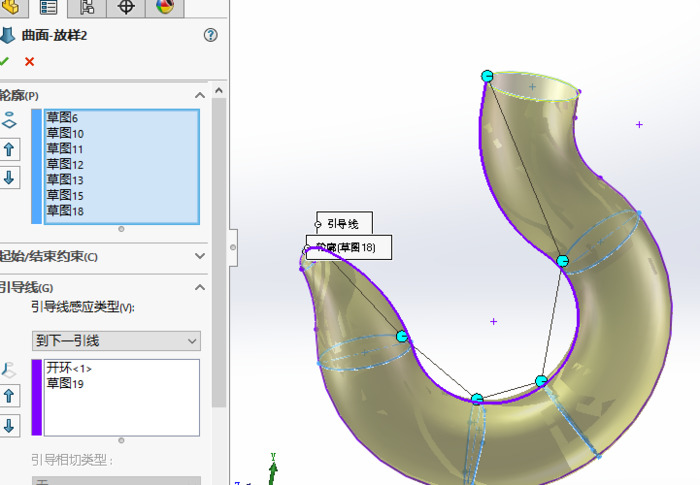

选择放样曲面命令，利用绘制的草图进行放样，如下图：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

经过放样操作吊钩的主体已经建模完成。

四、填充曲面

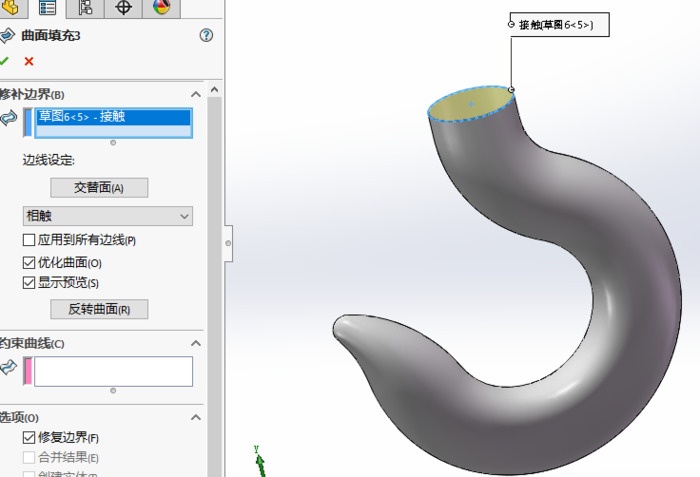

利用填充曲面或平面区域命令将放样好的曲面端面缝合：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

五、缝合曲面：将所有曲面缝合为一个整体

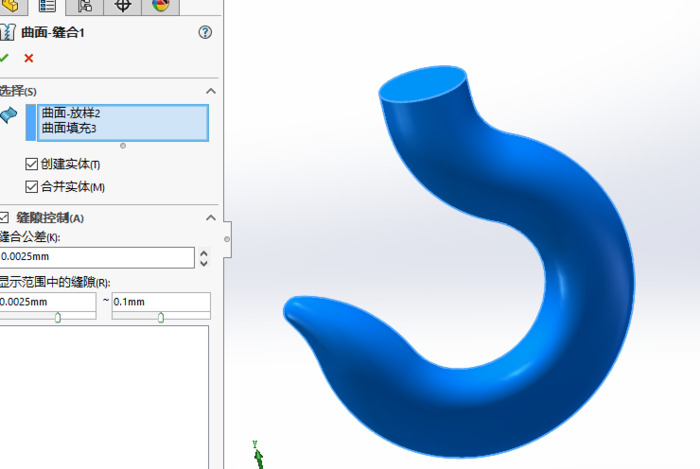

曲面缝合命令在曲面建模过程是必不可少的步骤：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

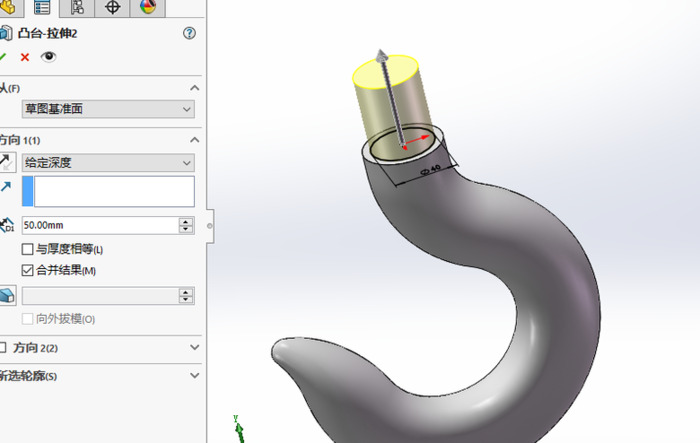

最后一步在缝合好后的曲面端部拉伸吊钩的固定部分，直径为40mm，高度为50mm的圆柱：

吊钩的画法手绘步骤【手工绘图吊钩步骤】

这样吊钩的整个建模过程已经完成。

如果文中有不清楚的地方大家可以留言也可以私信获取吊钩的下载链接来进行练习。
