cad连接线段的命令【cad连接线段的命令没用】

2023/1/31 来自于：制图网 点击：89

在五金模具设计时，很多使用需要将一些线段串接起来，方便后续的操作，特别是在料带设计的时候。

那如何做到快速串接线段呢？

在CAD2007这种低版本的操作用，默认的串接命令为“PE”，但这个命令的操作实在太过繁琐，中间的步骤就不多说了。

在CAD2016等高版本的CAD中，系统将JOIN(合并)命令（快捷键：J）进行了改良。在高版本的CAD中，可以直接输入“J”然后按命令提示选择要串接合并的线段，敲回车后就可以将所选线条串接成一条线了。

cad连接线段的命令【cad连接线段的命令没用】

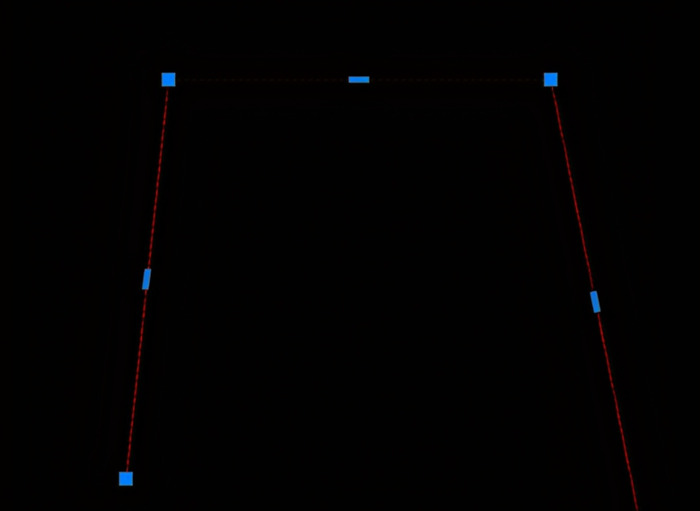

没有“串接”前的多挑线段

cad连接线段的命令【cad连接线段的命令没用】

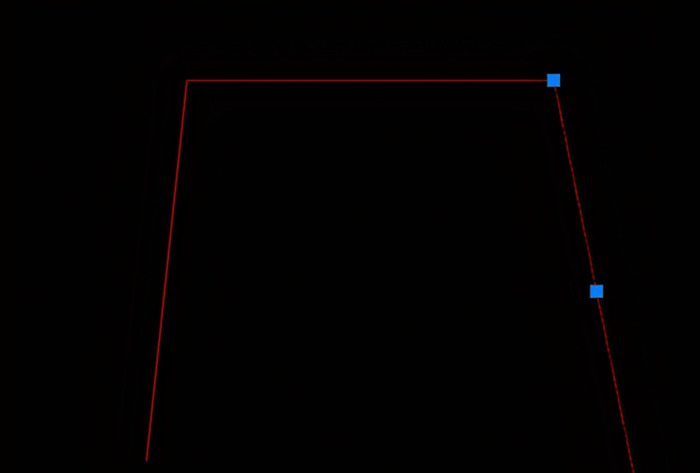

CAD2016中，使用“J”命令串接后的多段线，成为了一条线

下面着重说一下在低版本的CAD中（CAD2007为例子）中，在模具设计时如何在不使用“PE”命令的情况下做到创界一个串接线段。

cad连接线段的命令【cad连接线段的命令没用】

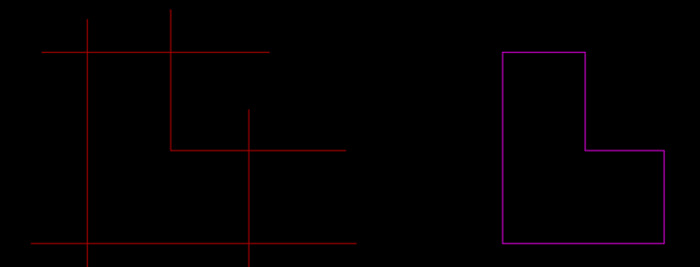

以上图为例，想从左边这个状态，得到右边这个封闭的图形，但又不删除左边的图。如何做到呢？

一般常规的做法就是，将左边的红色线复制到旁边，然后用修剪命令修掉外围多余的线段，然后用“pe”命令合并起来。

这里就介绍一个命令，可以达到快速作图。这个命令就是——面域命令（快捷键BO）,

输入BO，弹出

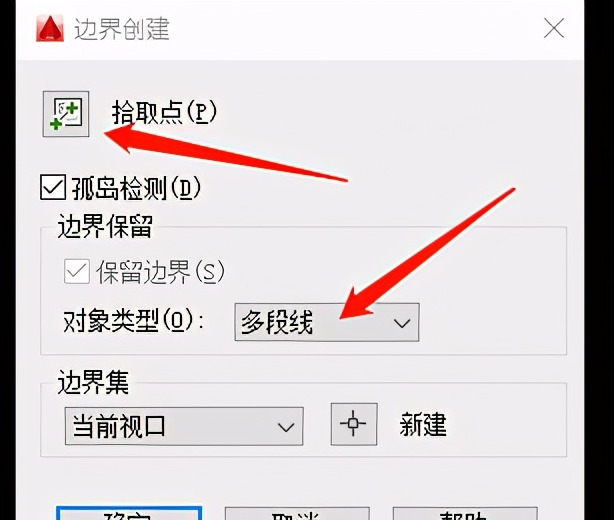

cad连接线段的命令【cad连接线段的命令没用】

对象选择为“多段线”，点"收取点"

cad连接线段的命令【cad连接线段的命令没用】

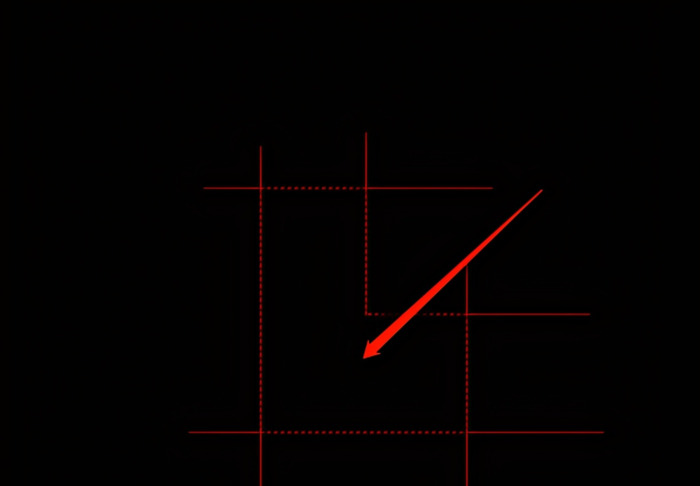

将鼠标在中间区域点一下，然后敲回车

最后你就会发现，它会在原图形的基础上，直接生成了一个内孔形状的封闭线段。也就达到我们要“串接”的效果了。
