前言

上一节Scratch编程课程，我们实现了最基本的15X15的五子连珠棋盘。

这节Scratch编程课程，我们进一步绘制更完美的棋盘。包括：1.真实化的背景颜色；2.最外层的粗边框；3.正中心的天元和4个小星。

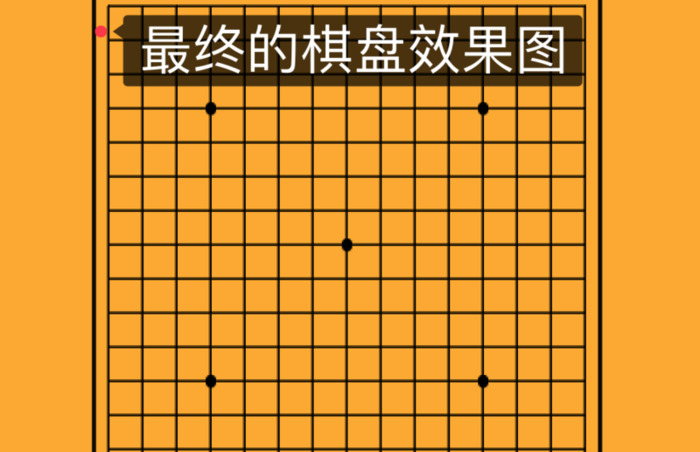

最终的效果图如下图所示：

图1

真实化的背景颜色

现实生活中的棋盘很多都是类似黄色的木色，所以我们使用类似的颜色作为背景。

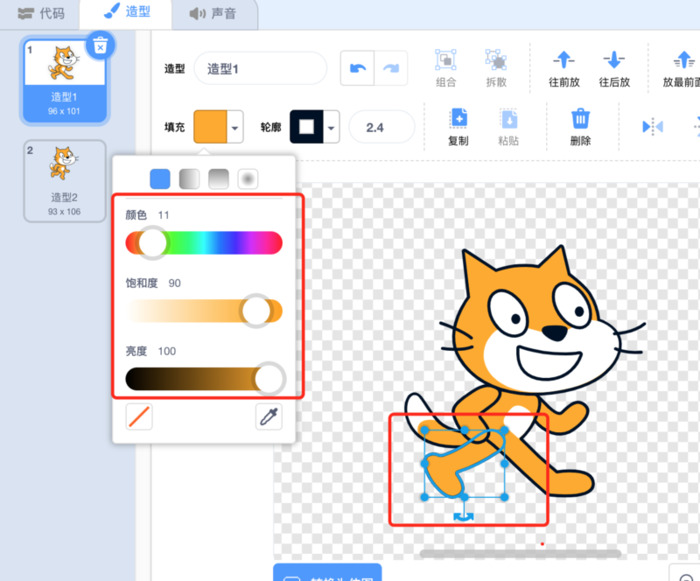

我发现Scratch自带的小猫角色上正好有类似的黄色，所以我们直接就用这个颜色就行了。具体做法就是，进入小猫角色的造型界面，选择黄色的部分，查看颜色的参数“11，90，100”。

图2

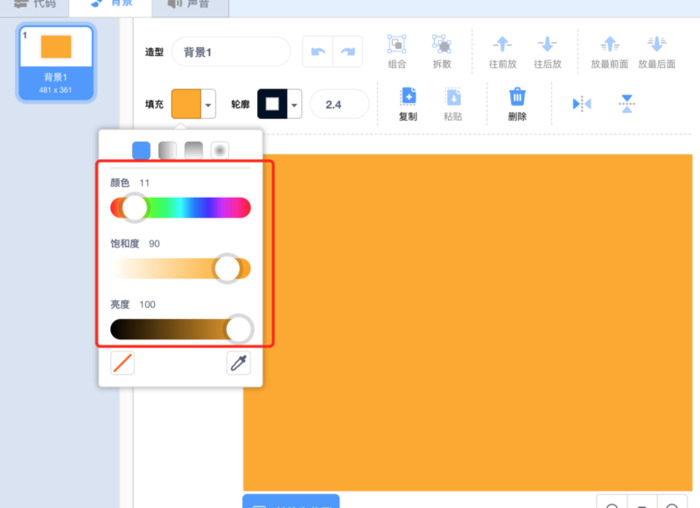

然后，自定义绘制一个背景，用矩形框子，做一个铺满绘制区的大矩形。填充色调整为刚才记录下来的小猫的颜色参数“11，90，100”就可以了。

图3

最外层的粗边框

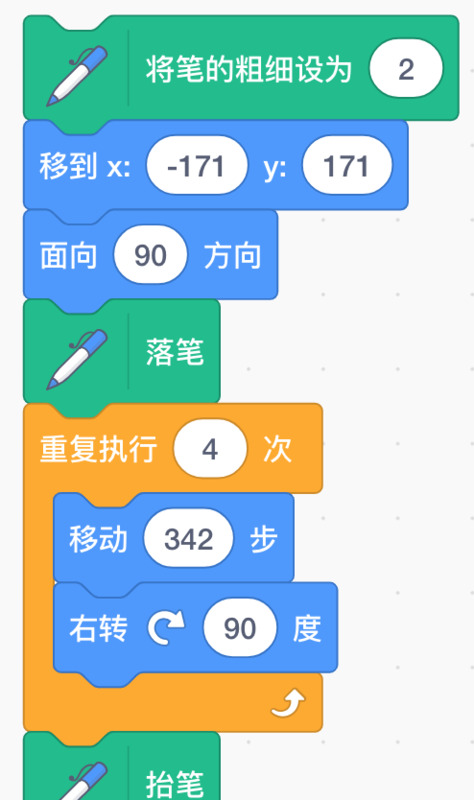

首先是把笔加粗到2，然后起笔位置从之前的位置坐标（x值-161，y值161）的位置，调整到向左上角分别扩大10，也就是起笔位置调整为位置坐标（x值-171，y值171）的位置。然后开始向右行笔，行笔长度从原来的322扩大了两个10，也就是画一条边的行笔长度为342，画完一条边后方向旋转90度，继续画另一条边，直到画完4条边后，回到起始位置。实际上就是我在之前课程中讲过的画正方形。
