vericut9.2.2安装教程【vericut与ug无缝对接】

2023/1/31 来自于：制图网 点击：154

NX与VERICUT连接的作用在于可以在NX里面把毛胚，零件以及刀具、夹头都设置好，无须把毛胚、零件通过STL文档导到VERICUT里面去进行仿真，避免繁锁的操作步骤。

详细步骤如下：

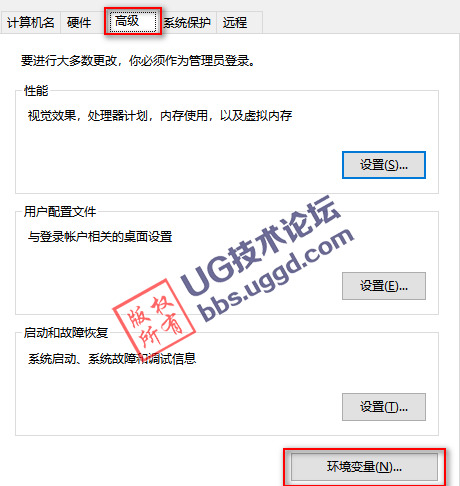

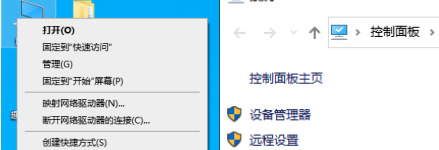

1、右键－【我的电脑】－【属性】－【高级系统设置】-【高级】-【环境变量】，添加系统变量。变量名：CGTECH_INSTALL变量值：D:\Program Files\CGTech\VERICUT 8.2.1（注意这里根据CGTench的安装目录和安装版本来确定，可径可依实际更改）

vericut9.2.2安装教程【vericut与ug无缝对接】

vericut9.2.2安装教程【vericut与ug无缝对接】

vericut9.2.2安装教程【vericut与ug无缝对接】

vericut9.2.2安装教程【vericut与ug无缝对接】

特别注意为什么添加的是系统变量而不是用户变量，因为系统变量适用于所有用户，而用户变量只适用于当前登录的用户，如果换了一个电脑用户名就不起作用了

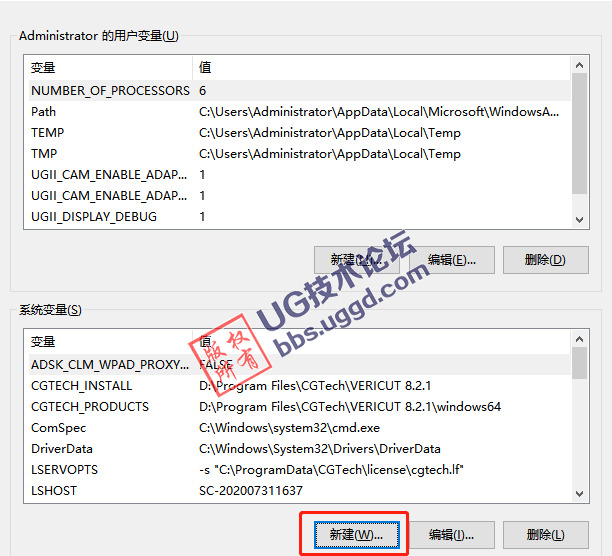

2、相同的方法添加系统变量，变量名＝CGTECH_PRODUCTS

变量值＝D:\Program Files\CGTech\VERICUT 8.2.1\windows64（注意这里根据CGTench的安装目录和安装版本来确定，可径可依实际更改），注意高版本的VERICUT不支持32位系统，如下图所示：

vericut9.2.2安装教程【vericut与ug无缝对接】

3、添加系统变量名，变量名=LSERVOPT，变量值=-s "C:\ProgramData\CGTech\license\cgtech.lf"，但这个环境变量不需要自己添加的，VERICUT安装成功时就已经自动安装了，除非安装好没有才需要添加，这个环境变量是指你破解文件的位置，如下图所示：

vericut9.2.2安装教程【vericut与ug无缝对接】

4、添加系统变量名，变量名=LSHOST，变量值=计算机名,注意不能带后面的点，如下图所示：

vericut9.2.2安装教程【vericut与ug无缝对接】

5、添加系统变量名，变量名=UGII_VENDOR_DIR，变量值：D:\Program Files\CGTech\VERICUT8.2.1\windows64\nx\NX12.0\english

，这个环境变量就是把VERICUT的命令直接挂到UG里，与UG外挂挂到UG里是一样的，如果你装有其他UG外挂此变量名有可能会被占用，可以换以下任意一个变量名：

UGII_USER_DIR

UGII_SITE_DIR

UGII_VENDOR_DIR/UGII_GROUP_DIR

如下图所示：

vericut9.2.2安装教程【vericut与ug无缝对接】

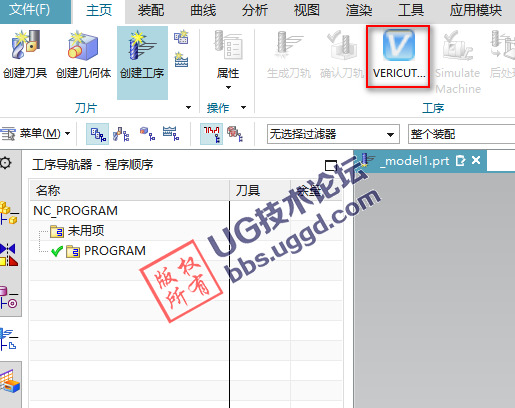

6、添加完以上环境变量后即可完成了NX12.0和VERICUT8.21的连接了，如下图所示：

vericut9.2.2安装教程【vericut与ug无缝对接】
