采购清单明细表【采购清单怎么做】

2023/1/31 来自于：制图网 点击：86

之前也大致给朋友们分享了成套设计的一个工作，大致可分为核对设计一次系统图、出采购清单、出开孔图、出二次原理图和接线图等。

我个人觉得从事这个行业什么都需要了解点，知识面很重要，首先得见。而且每个人都需要有一个比较清晰的职业规划，昨天有个朋友说了这么一个话题，拿出来和朋友们分享下，说的是如果做一次，现在20多岁30多岁还不要紧，等到了50岁还干一岁，你说你能干得过20多岁的年轻人吗? 你觉得呢？我觉得问题不在这，而是在于对于20多30多岁的年轻人，需要一颗学习进取的心，不能太安逸，如果选择了成套行业，就需要向上发展。我相信投资自己是不会亏的。

说了一些题外话，今天呢，给大家聊下采购清单的话题。

首先我们要知道采购清单是干啥的？即是本次项目所需元器件、辅材等的清单，采购会根据你的清单进行采购。对于采购清单，要做到一个准确、经济等，不然会造成元器件的库存等问题。

还是以上次讲过元器件选型的8台GGD为例：

采购清单明细表【采购清单怎么做】

GGD

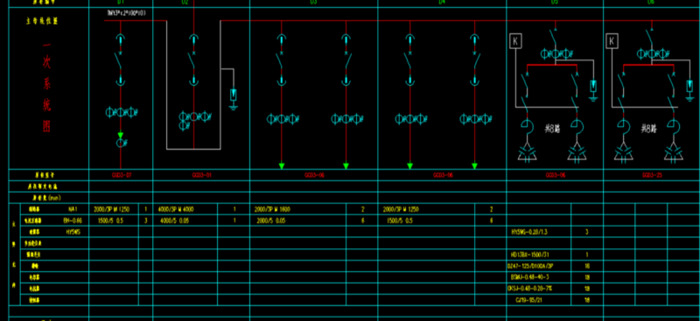

如图，是设计经过整理的一次系统图，那么就需要根据此一次系统图出采购清单，尽快安排采购，尽快施工。

出采购清单，我个人认为主要就是需要对柜型、元器件、配置等足够熟悉。

采购清单明细表【采购清单怎么做】

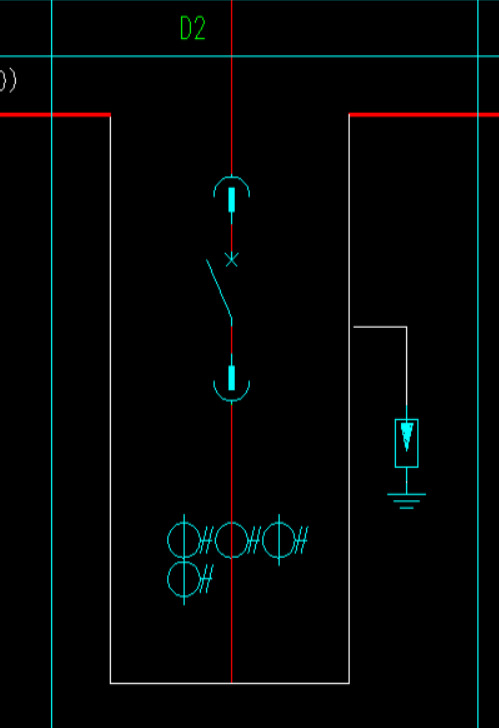

进线柜

①以进线柜为例，我们需要根据项目要求或者报价等确定元件的品牌、型号、功能等。

采购清单明细表【采购清单怎么做】

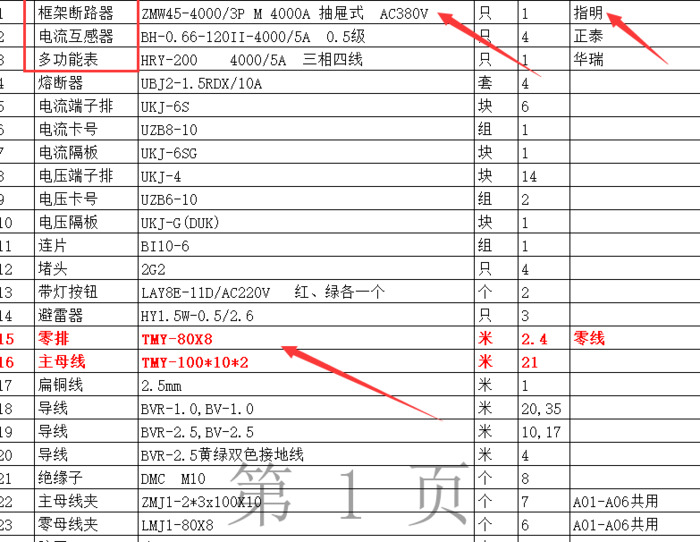

进线柜采购清单

我们可以先看看此采购清单，可以说比较详细，包括柜体、铜排、辅材等。

所以我们在平时工作中需要留心，比如一台低压GGD进线柜一般的配置是什么？需要用到什么元器件？铜排如何选择？需要用到什么辅材等。

如这里用到了一台框架断路器，这里我们需要注意其操作电源等。

这个重要积累，要做到根据一次系统图就能分析出能用到的元器件、辅材等。

（当然有些单位辅材这块不会写得很清楚，只出主要元器件和铜排等。）

采购清单明细表【采购清单怎么做】

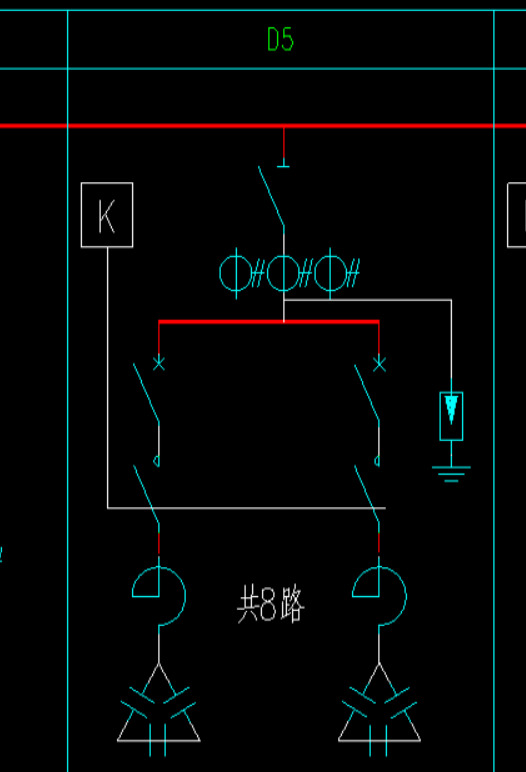

电容柜

②我们在看看电容柜：

采购清单明细表【采购清单怎么做】

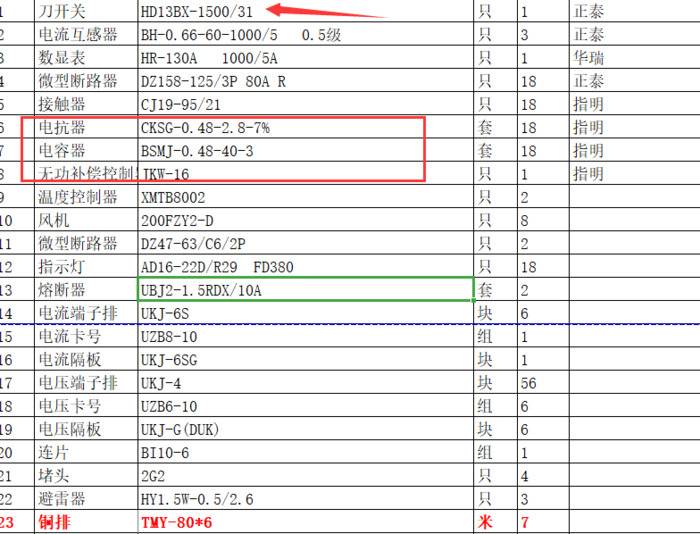

电容柜采购清单

我们根据系统图需要确定采购的元器件具体型号和规格等。

其中有几个注意的点说明下：

1，电容器和电抗器的选型：

电容器的容量选择一般根据变压器容量的30%选择（也可以查询相关规范或表格选择），然后根据电容柜的台数或者其他要求确定电容补偿路数，电抗器的容量=电容器容量*电抗率。（其中一般5次谐波选择4.5-7%，3次谐波选用12%电抗率电容器）

2，隔离开关的选择。

一般为电容器容量*1.5*1.65

（这里就需要问大家一个问题了，电容器的额定电流如何计算？？）

3，微断、电流互感器、数显表等。

根据此回路的额定电流选择。

采购清单明细表【采购清单怎么做】

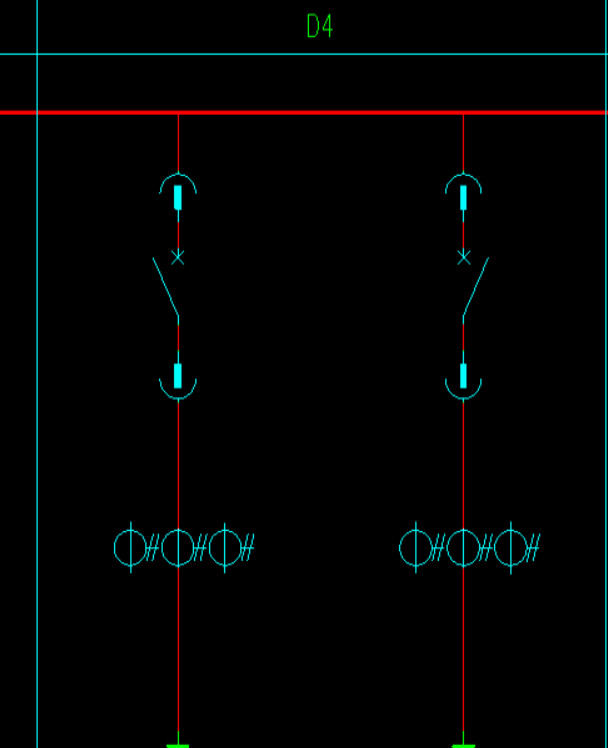

③A04出线柜：

采购清单明细表【采购清单怎么做】

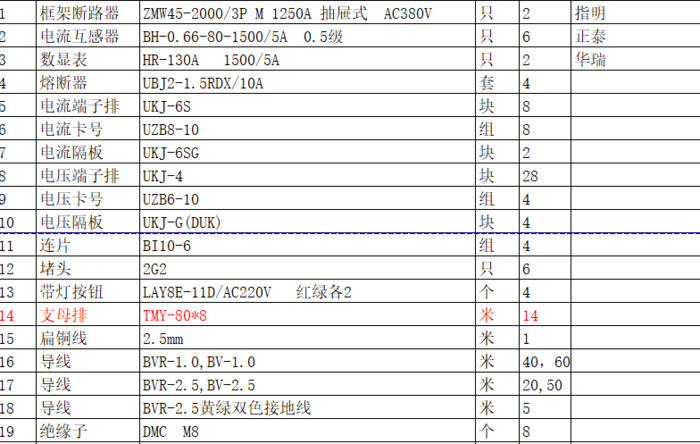

出线柜A04

如图，没什么好讲的哦。

好，今天可能讲得比较简单，但是大家要根据这个简单的找一些复杂的图纸练习，很多时候我们看比较容易，但是轮到自己上手时发现很多东西不会或者不足够了解，所以在学习阶段就需要多动手，虽然设计是一个技术性岗位，但是也强调熟能生巧。

采购清单明细表【采购清单怎么做】

1

我个人以前练习图纸的目录，10KV成套行业接触的的东西并不是很多，相信努力就会有所收获。

我是年少，喜欢的给个关注，谢谢！
