Maya 视频【MAYA教程】

2023/1/31 来自于：制图网 点击：81

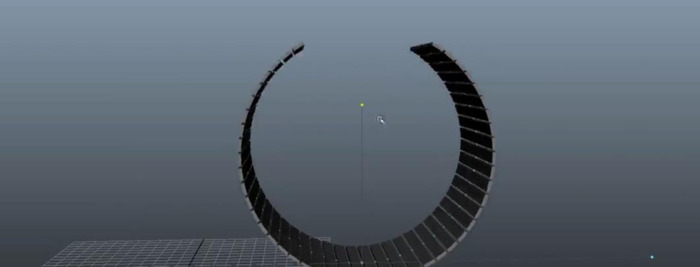

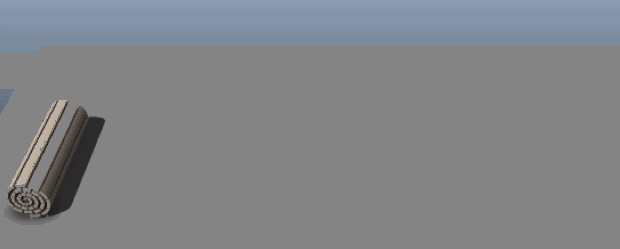

木头老师这次要为大家带来一系列变形器的案例，先剧透下，这次和下次的案例都是非线性变形器的使用案例，第一个是相对基础的卷帘案例。

Maya 视频【MAYA教程】

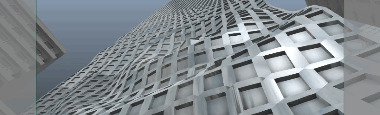

第二个是利用一组非线性变形器完成的综合案例，怎么样这个感觉还有点《奇异博士》里的大楼扭曲的效果吧。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

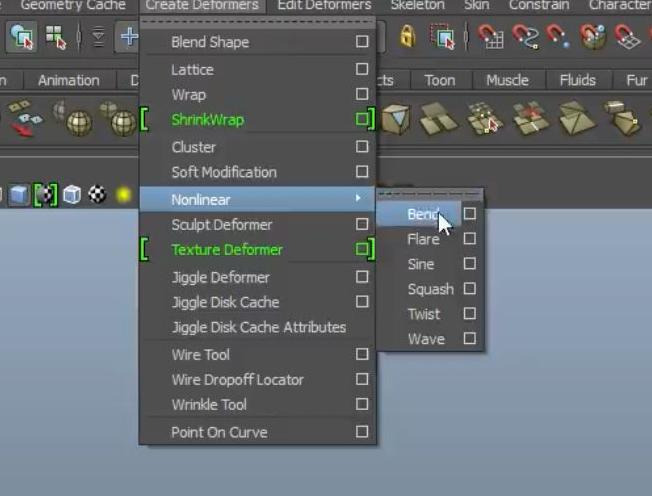

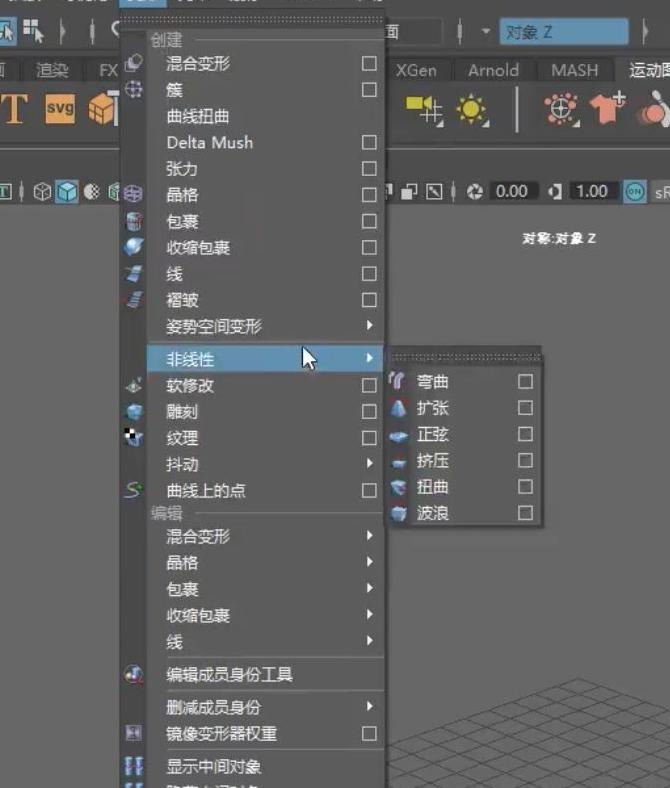

这个案例使用了弯曲变形器，在动画模块下变形器菜单中的非线性变形器里。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

2015和2018下命令位置

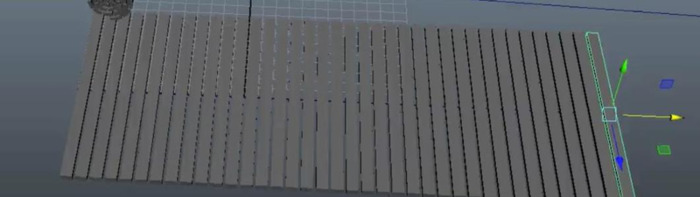

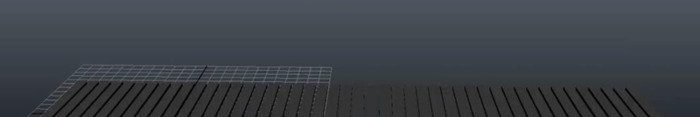

好了接下来我们就从简单的案例开始，我们首先建立一组水平排好的box，然后对其执行非线性变形弯曲命令，这组非线性变形命令在动画模块下的变形器菜单里。

Maya 视频【MAYA教程】

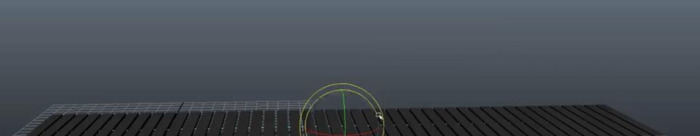

变形器建立好之后，默认的变形器位置是垂直于模型的，我们需要旋转水平90度，让变形器与模型保持一致。

Maya 视频【MAYA教程】

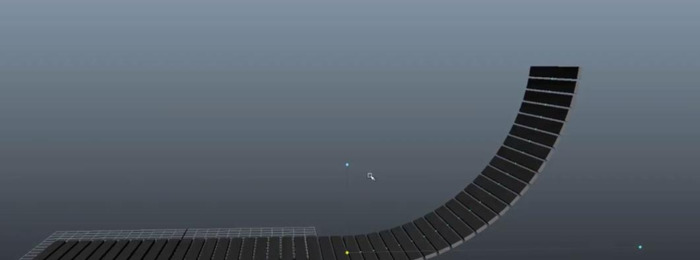

随后按下t键，你会发现变形器的手柄出现在视图中，好了可以开始拖动手柄来变形我们的模型了。接下来的效果并不如我们想要的效果，我们需要修改变形器的影响范围，是其中一端变形。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

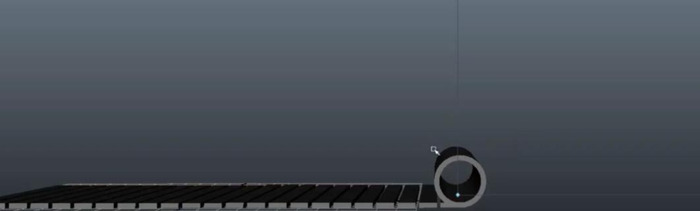

接下来就可以加强变形器的弯曲曲率，达到我们想要的卷曲效果，然后在卷曲效果下轻微旋转变形器，就会让模型呈现出螺旋形的形变，这就是我们需要的卷轴的效果。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

当然还有些局部效果不够好，需要我们针对卷轴的弯曲曲率做最终的调整，最终这个卷轴效果就做好了，是不是很简单。

当然有同学会问一个问题，这个卷轴如果每个模型都变形就不像真正的竹简效果了，那该怎么解决呢，木头老师在这里给大家提供一个补充方案，专门解决硬质的竹简卷曲的效果。

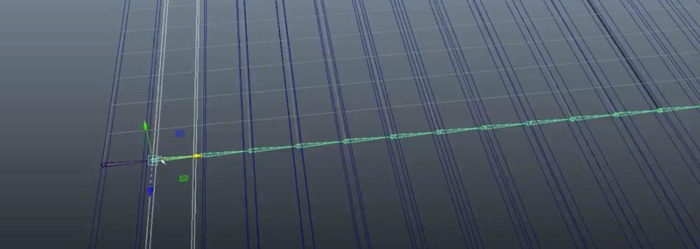

首先我们需要建立一条足够长的骨骼链，然后将box排布与骨骼点对应，并且将box作为每节骨骼的子物体。

Maya 视频【MAYA教程】

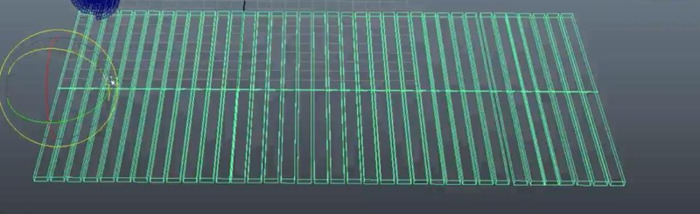

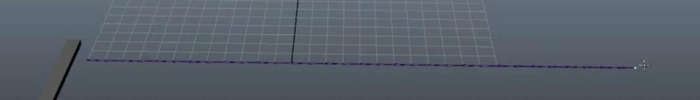

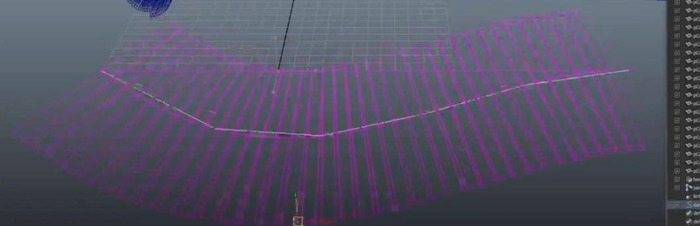

这样骨骼就可以带动box运动了，然后为了能够带动骨骼，我们使用线性ik，这时线ik的影响线的弯曲就可以控制骨骼链和box弯曲了。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

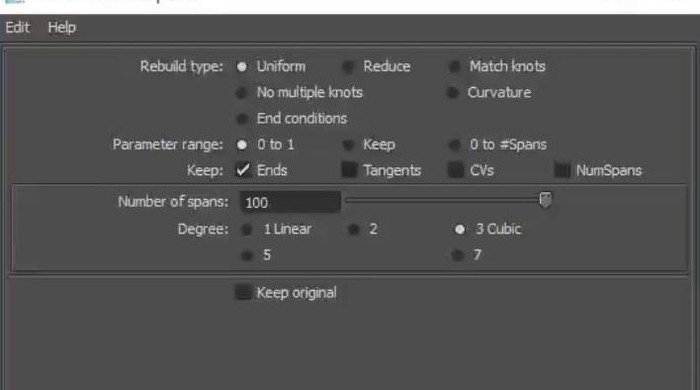

由于控制线的精度太低无法弯曲成卷轴的效果，我们需要对曲线进行重构，曲线的控制点数量增强到100，这样就足够使用了。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

为了控制线变形后足够长，我们把控制线缩放出大约两倍，然后为变形线建立弯曲变形器。

Maya 视频【MAYA教程】

Maya 视频【MAYA教程】

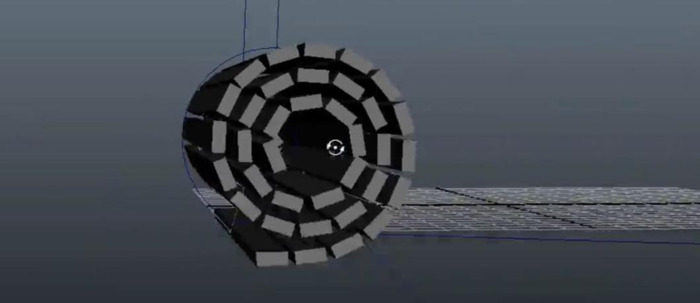

好了到这里，接下来的步骤和之前一样，就做出了硬质的卷轴效果。

对比下前后两个效果，第二个的每块box都是相等尺寸的。

欢迎各位访问原文中的视频，视频中的讲解会更加详细。希望各位继续关注百艺汇聚木头老师的系列课程。

动画案例有很多动态的操作，受限于文字静态表达，这部分重复操作请参见教程视频，视频中非常详细的讲解了整个制作过程。
