下面来绘制下面的题目，这个题目也不难，关键在于你会用什么简单的功能来画的更快。这些题目所用到的solidworks软件功能大多是一样的，你也可以试试用其它软件来画一下，看能不能画出来。过年这段时间我还在更新的。本图文由头条号"绘图教练"原创绘制，特此声明。

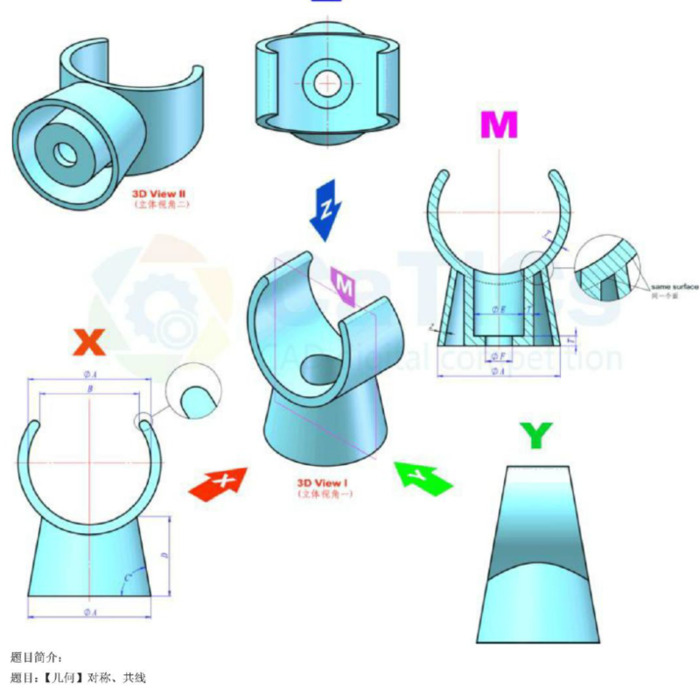

下面是二维图纸：

soldworkers教程网【soldworkers教程怎么去掉包胶面】

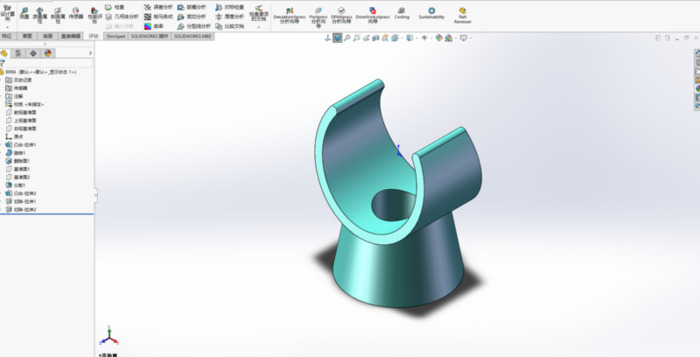

下面是做好的样子：

soldworkers教程网【soldworkers教程怎么去掉包胶面】

下面开始画图过程：

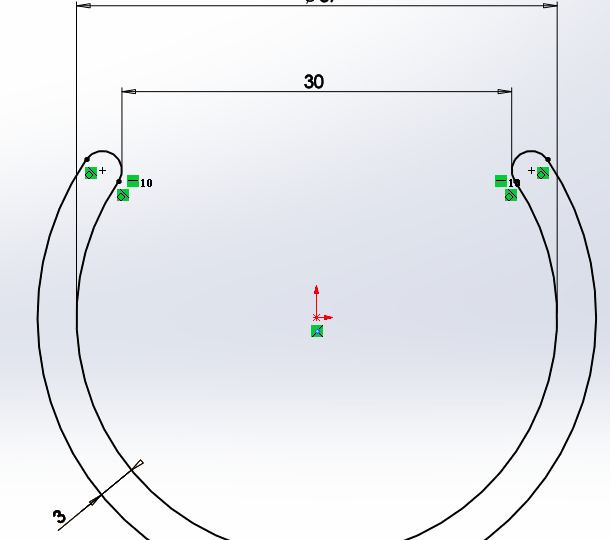

1.在前视基准面上绘制下面的草图，注间上面标注的尺寸在相切的位置。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

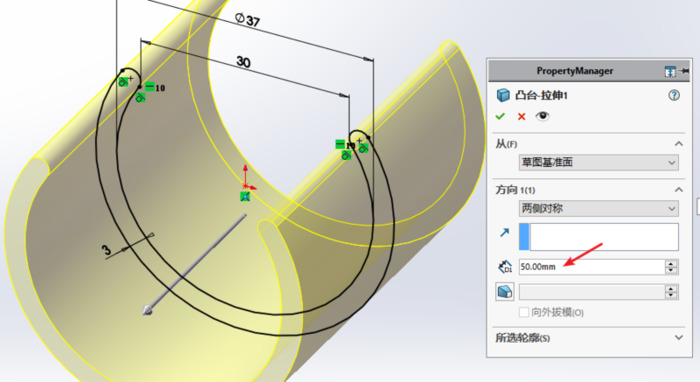

2.退出草图，进行拉伸，两侧对称，50mm就可以了（不一定是50）。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

3.完成拉伸得到下面的结果。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

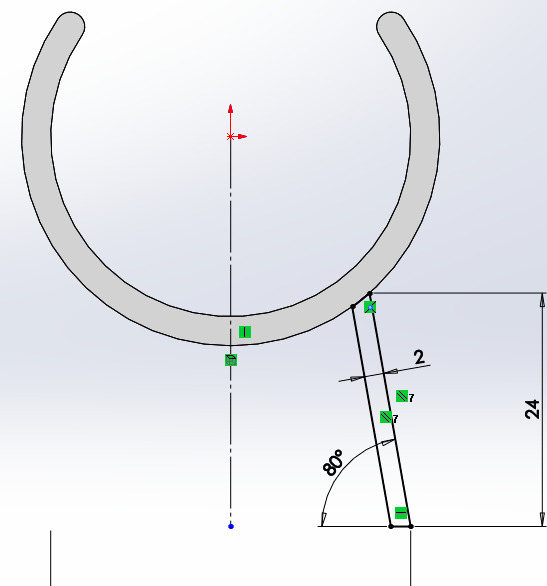

4.在前视基准面绘制下面的草图，上面的圆弧用"转换实体引用"求出来，注意草图要封闭。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

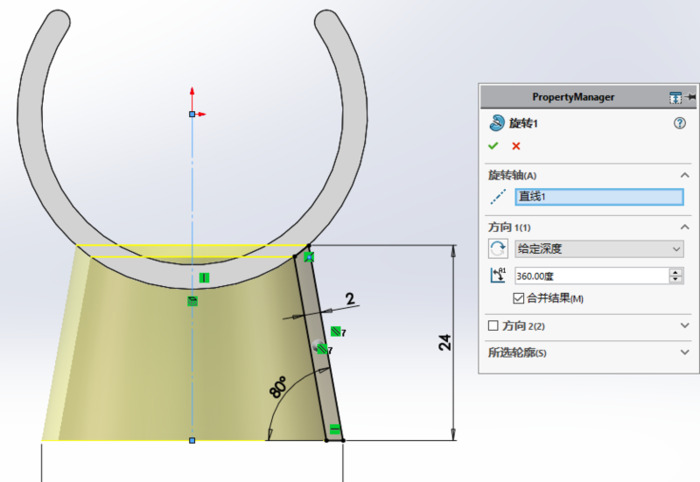

5.退出草图，旋转，360度。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

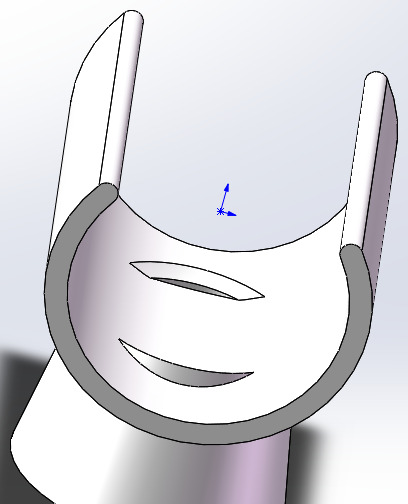

6.完成旋转之后得到下面的实体，弧面的上表面多了点东西。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

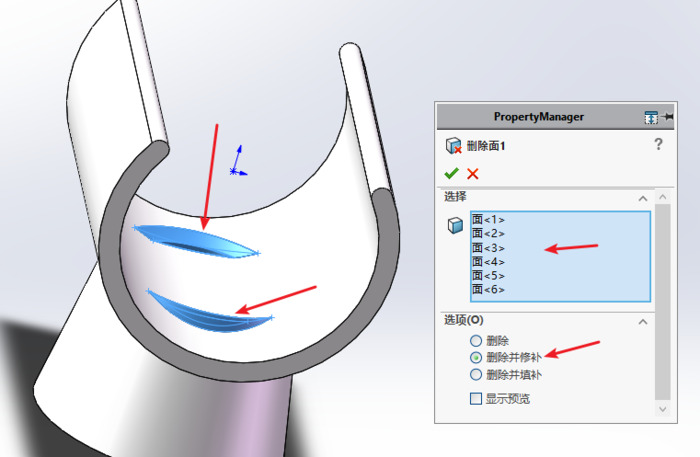

7.用"删除面"功能将上面多出来的实体删除掉，多出来的面都要选中。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

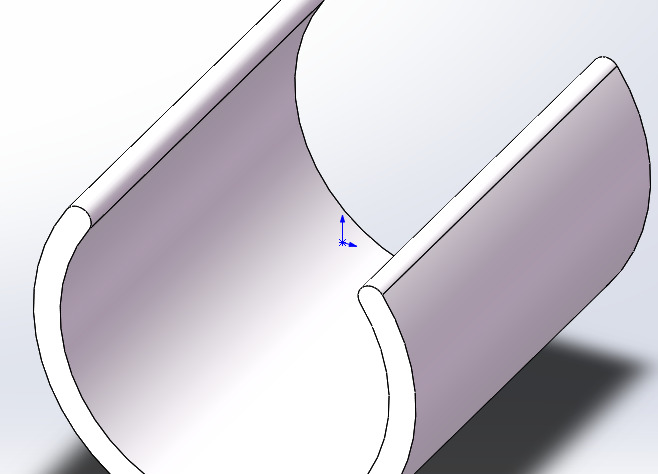

8.完成删除面后得到下面的结果。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

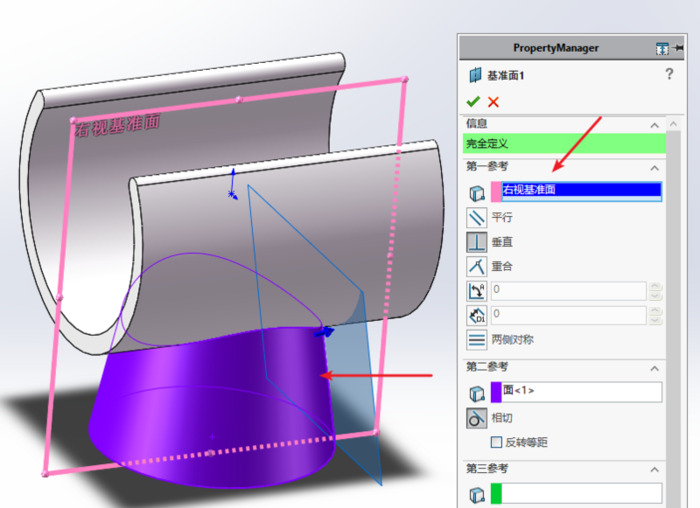

9.新建第一个基准面，第一参考选中"右视基准面"，第二参考选中箭头处的面（一定要靠近箭头处单击）。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

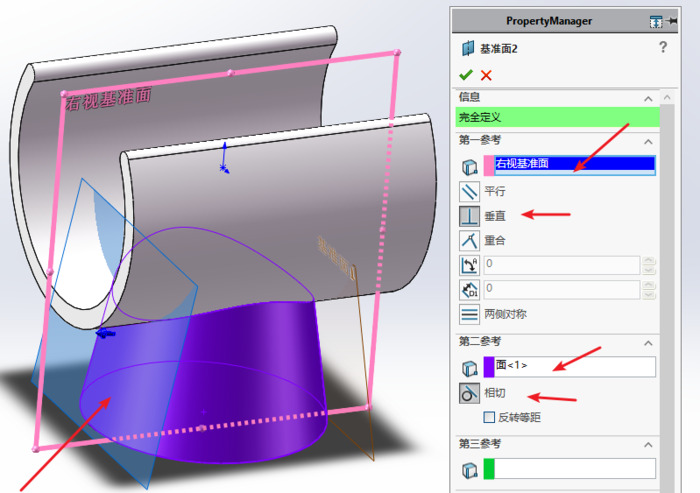

10.新建第二个基准面，第一参考选中"右视基准面"，第二参考选中箭头处的面（一定要靠近箭头处单击）。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

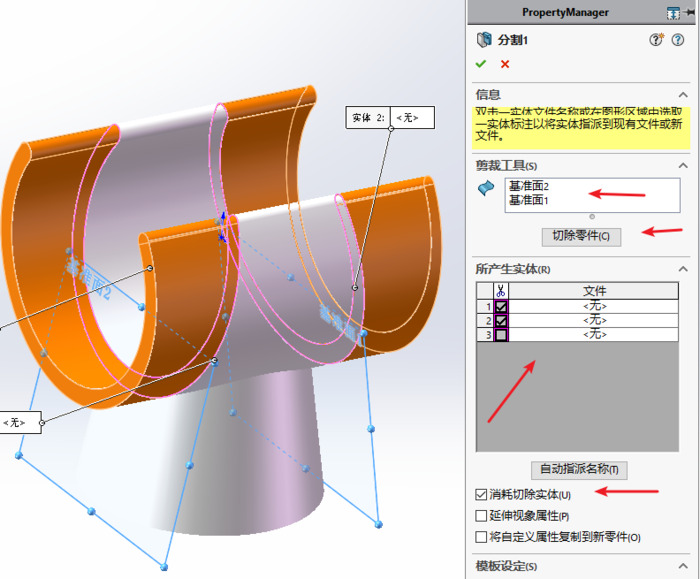

11. "分割"， 剪裁工具选中两个上面的新基准面，再点击"切除零件"，"所产生的实体"如图中的设置，选中"消耗切除实体"。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

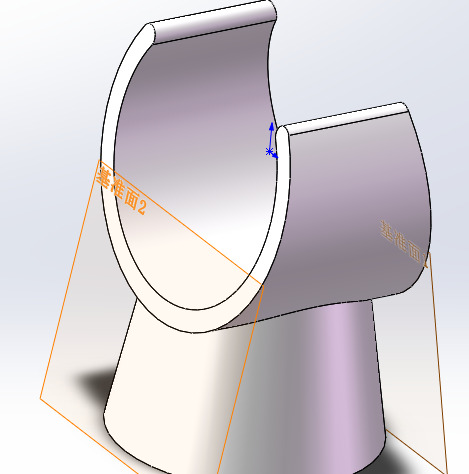

完成分割之后得到下面的实体：

soldworkers教程网【soldworkers教程怎么去掉包胶面】

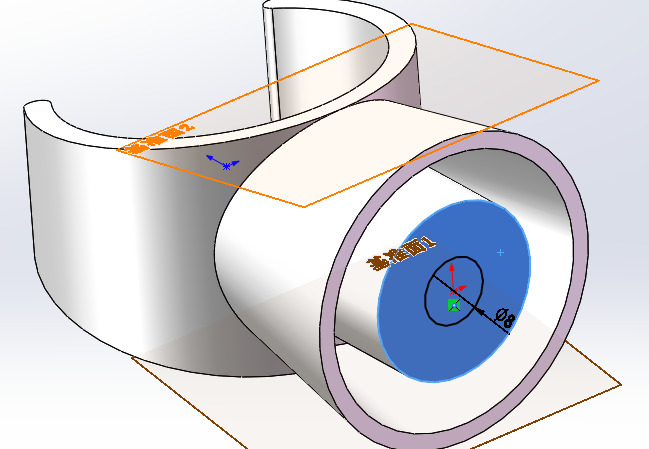

12.在蓝色面上画草图，一个圆。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

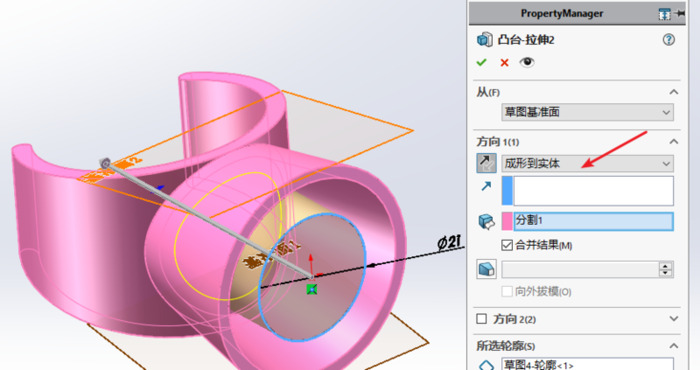

退出草图，拉伸，成形到实体，合并结果。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

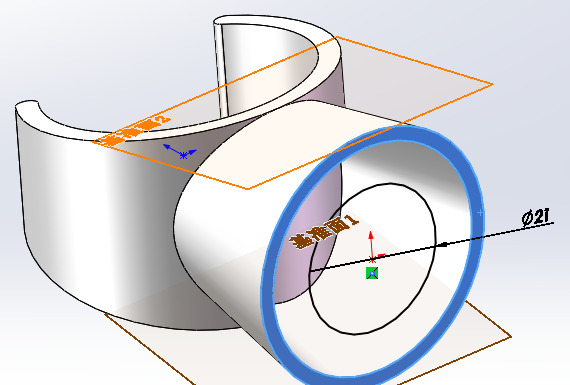

13.完成后在蓝色面绘制草图，一个圆。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

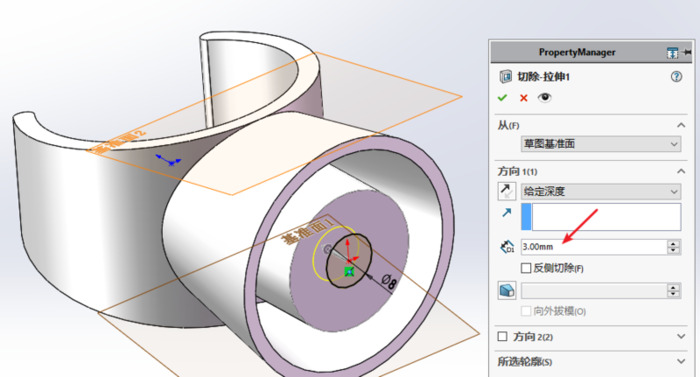

退出草图，拉伸切除，高度3mm。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

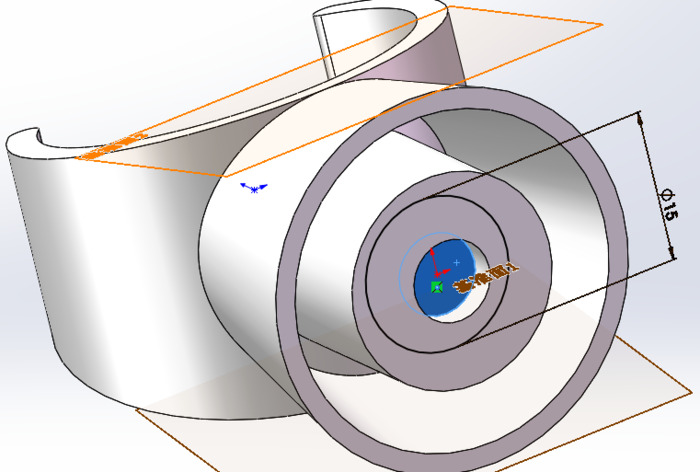

14.完成后在蓝色面画草图，还是圆，这些圆都是同心的。本图文由头条号"绘图教练"原创绘制，特此声明。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

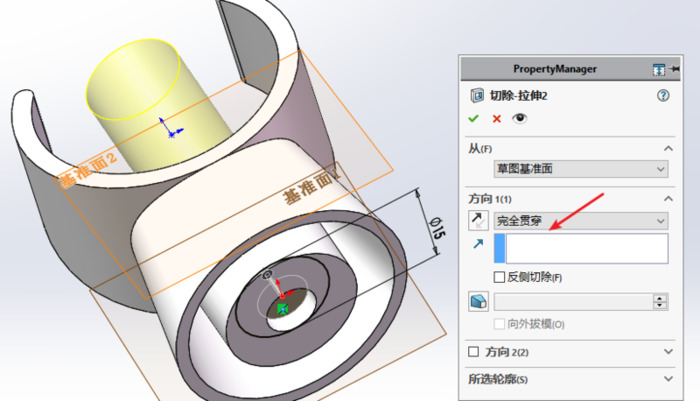

退出草图，拉伸切除，完全贯穿。

soldworkers教程网【soldworkers教程怎么去掉包胶面】

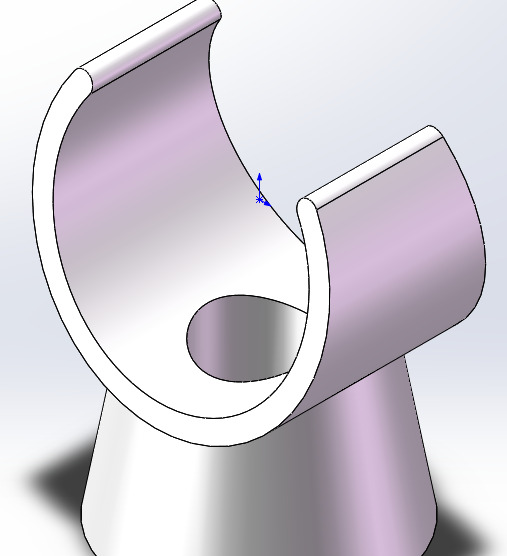

画完了：

soldworkers教程网【soldworkers教程怎么去掉包胶面】

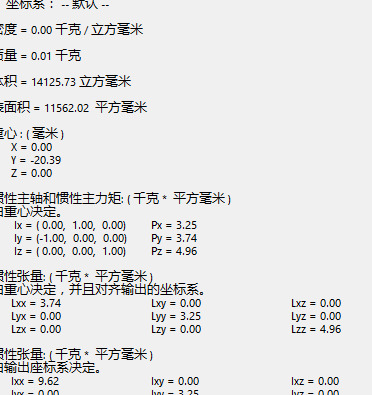

15. 体积 = 14125.73 立方毫米，相差不多，是正确的。本图文由头条号"绘图教练"原创绘制，特此声明。
