大家好，我是木子。

过去几个月了，一直没有给大家分享行业资料，今天刚好抽出时间给大家更新一下数控车床编程入门学习资料，喜欢的朋友可以多多支持哦！！

我会不定时地分享一些学习资料，你们的点赞 关注就是对我最大的支持

数控车床基本编程指令 与简单程序编写

第1节 数控车床编程基础

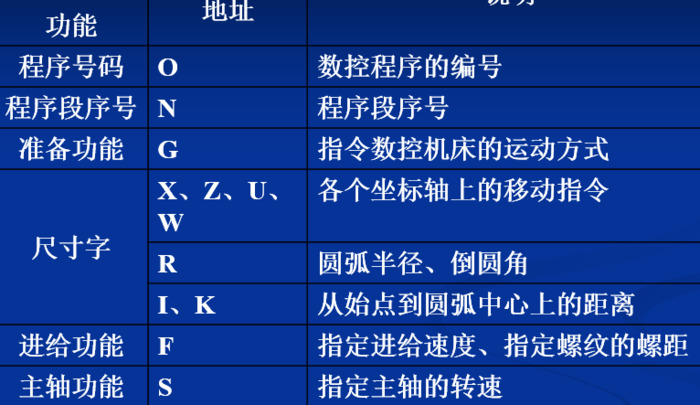

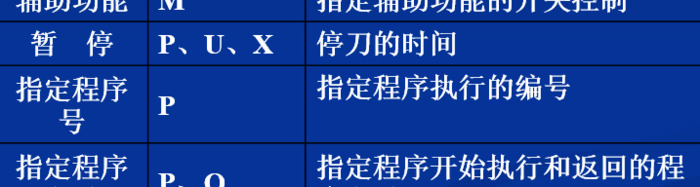

数控编程的格式

1.程序的格式

一个完整的程序，一般由程序号、程序内容和程序结束三部分组成。其格式如下：

O0005 程序号“O”用四位数（1－9999）表示

段号 N10 T0101

N20 G00 X40 Z3 S400 M03

N30 G01 X30 Z-30 F0.2 程序内容

N40 G00 X27

N50 G00 X70 Z50

N60 M05

N70 M30 程序结束

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

数控车床的编程基础

1、1 数控车床编程特点

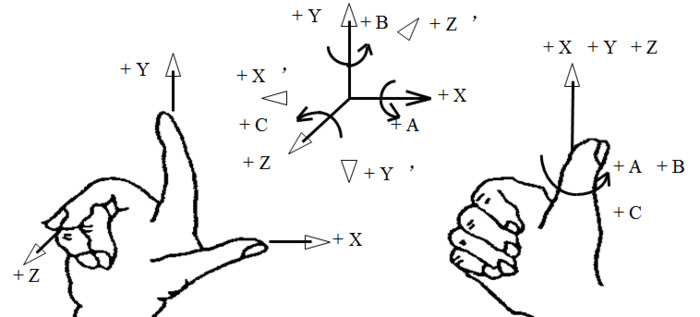

一、坐标系统

机床坐标系:是数控机床安装调试时便设定好的一固定的坐标系统。机床原点在主轴端面中心，参考点在X轴和Z轴的正向极限位置处

编程坐标系:是在对图纸上零件编程时就建立的，程序数据便是基于该坐标系的坐标值。

工件坐标系是编程坐标系在机床上的具体体现。由相应的编程指令建立。

由对刀操作建立三者之间的相互联系

机床原点、工件原点、参考点

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

说明：由于车削加工是围绕主轴中心前后对称的，因此无论是前置还是后置式的，X 轴指向前后对编程来说并无多大差别。为适应笛卡尔坐标习惯，编程绘图时按后置式的方式进行表示

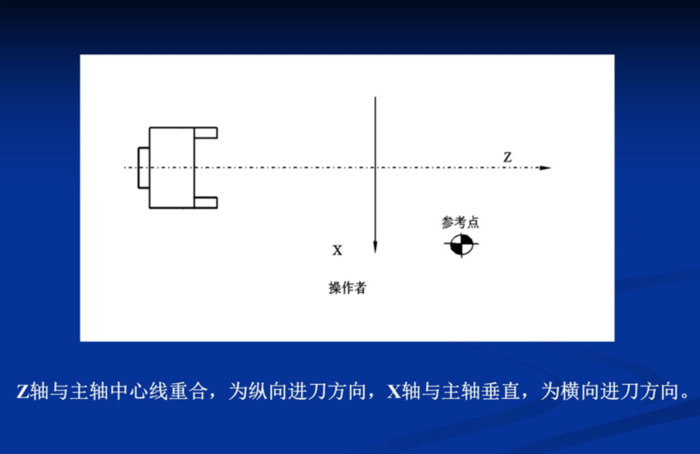

机床坐标轴

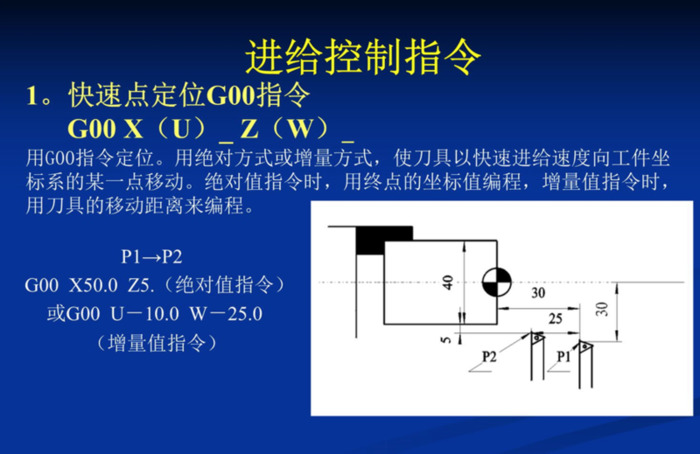

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

2、直线插补G01指令G01 X（U）__ Z（W）__ F__

该指令用于直线或斜线运动，可使数控车床沿X轴、Z轴方向执行单轴运动，也可以沿X、Z轴平面内任意斜率的复合运动，用F指令沿直线移动的速度。

直线插补指令G01可用于圆柱切削、圆锥切削（倒角也作圆锥切削）。

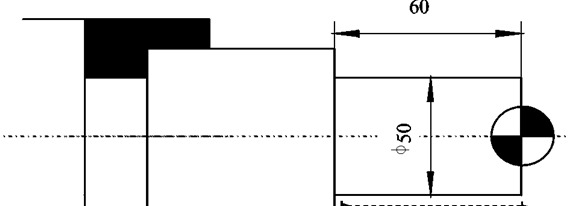

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

程序：G01 X50.0 Z－60.0 F0.2；

或G01 U0 W－60.0 F0.2；

或G01 X50.0 W－60.0 F0.2；

或G01 U0 Z－60.0 F0.2

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

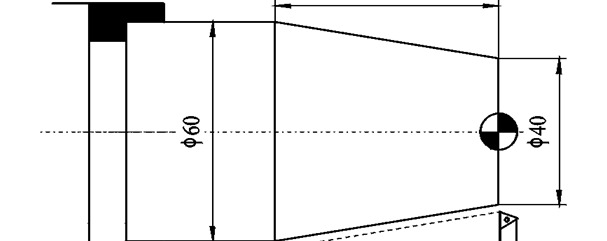

程序：G01 X60 Z－60 F0.2；

3、圆弧插补G02、G03指令

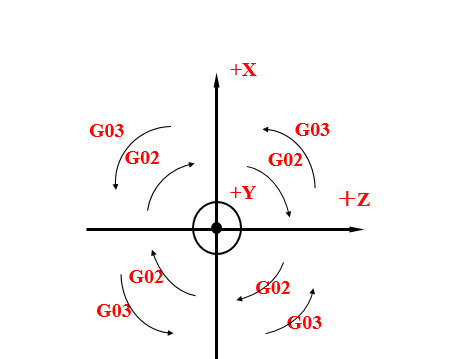

1）插补方向的判断

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

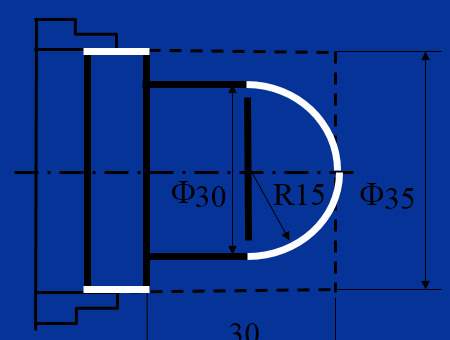

2）圆弧插补格式

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】

G02 ：顺圆插补

G03 ：逆圆插补

R：圆弧半径

I：圆心相对于圆弧起点X向增量

K：圆心相对于圆弧起点Z向增量

广州数控车床编程入门自学视频教程【数控编程入门自学视频教程】
