之前在做内部培训的时候，突然发现有一些倒圆角的小功能，很有用，但是没有讲过，所以今天来聊聊倒圆角 FILLET 命令。

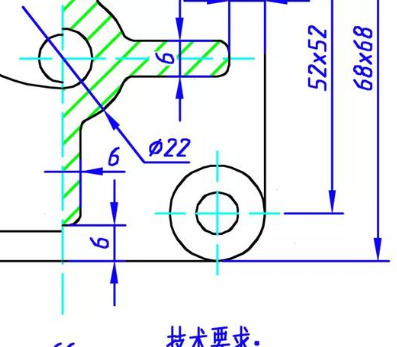

讲到倒圆角命令，我们首先想到的是什么？是不是机械设计上常常看见的那句“未注圆角Rn”之类的，然后在图纸上就会看到类似这样的这些圆角：

其实就是用倒圆角命令 FILLET 来完成的。你们知道 FILLET 命令还有其他什么特殊的用处吗？

1.最快的延长求交点的方法

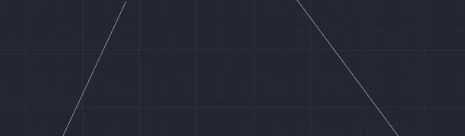

首先，我们看下面这种情况，当需要求这两条直线的交点的时候，你们会怎么处理呢？

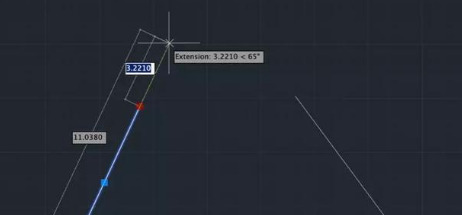

可能有的人会直接拖动两条直线的端点，拉长一下来完成：

这种方法的坏处是容易误操作，因为需要极轴追踪打开着并且鼠标尽量沿着直线的延长方向来延伸。一旦鼠标动作太大，就容易超出极轴的范围。

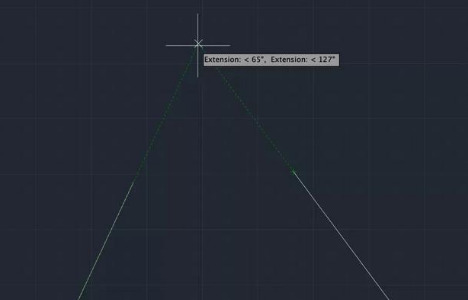

也有的同学会用捕捉中的延长来直接求出这个交点：

这个方法的缺点是一般为了减少捕捉时候产生的麻烦，一般我们在设定常规的捕捉点的时候，不会打开延长的。

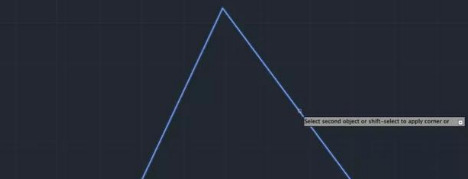

那么最快的方法是什么呢？很简单，直接倒一个半径为 0 的角，如：

因为这个特殊的小技巧实在太好用，AutoCAD 中的默认倒角半径，从当年的 5（ISO）和 0.1（ANSI）默默的都改成了 0。

PS:有人说，为什么我的倒圆角并不会延伸出去呢？试试切换系统参数 TRIMMODE 的值吧。

2.对两条平行直线倒圆角会发生什么？

在早期的 AutoCAD 中，两条平行直线之间是不能倒圆角的，在不知道那个版本之后，就突然有了这个小技巧（麻烦知道哪个版本新加的同学请告之我一下）。

那么这个技巧是什么呢？我们来看下：

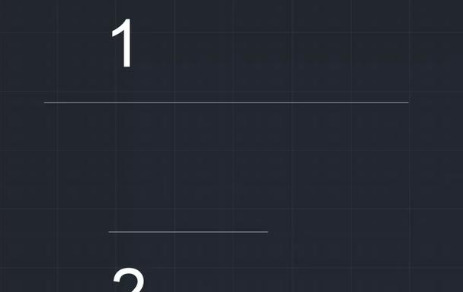

如果有两条平行直线段 1 和 2，对它们倒圆角的话，能得到一个半圆，并且根据第一倒圆角对象的不同，得到的半圆位置也会不同。

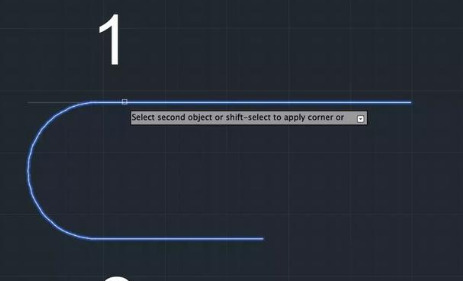

先选 1 后选 2：

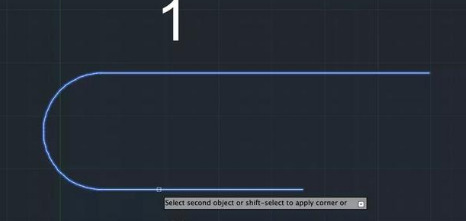

先选 2 再选 1：

可以看见，在所选的第一倒角边的端点开始画一个半圆，并且会把另一倒角边修剪/延伸到与第一倒角边平齐。

3.FILLET 也可以倒三维圆角

有这样一个三维图形：

想要将左边的对象转换成右边的，就可以用倒圆角。

我们以前讲过用 FILLITEDGE 命令，其实两维的 FILLET 命令也同样可以对三维对象进行操作。

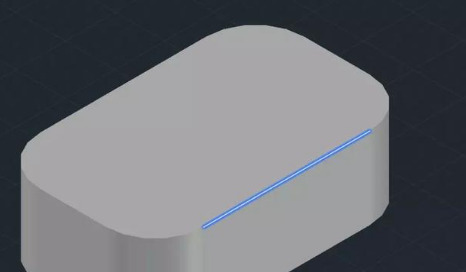

当我们运行 FILLET 命令并且选中任意一条实体边的时候，它就会自动进入三维倒角模式。

整个上边界有 8 条边，一条条选择太麻烦，我们可以用【链 Chain】选项来一次性选中所有需要倒角的边。

与 FILLETEDGE 命令相比， FILLET 命令缺少了一个实时的预览，但是我个人还是更喜欢使用 FILLET 命令进行三维倒圆角的功能。
