写在教程前

1、本教程为作者原创，转载请注明

2、本教程使用软件为Rhino 5.0

3、本教程所用案例为作者原创

教程开始

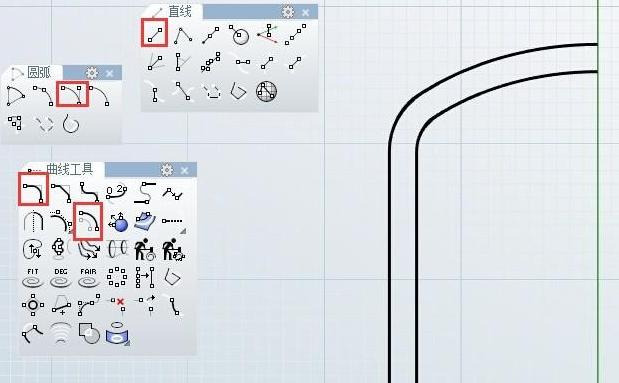

1、画如图所示曲线

犀牛软件教程自学网【犀牛软件入门级教程】

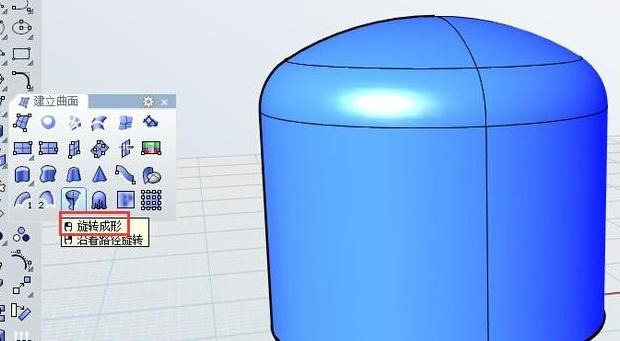

2、使用“旋转成型”指令完成曲面的创建

犀牛软件教程自学网【犀牛软件入门级教程】

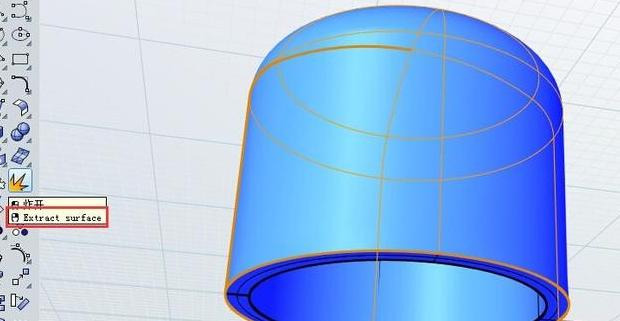

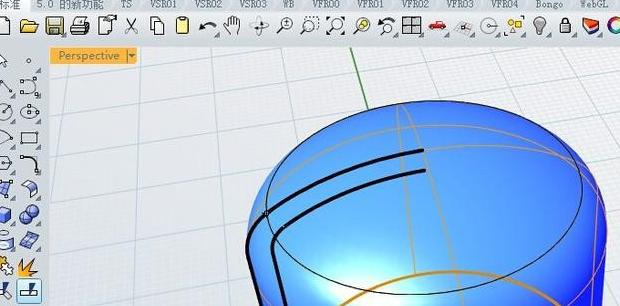

3、使用“抽离曲面”指令抽出如图所示曲面

犀牛软件教程自学网【犀牛软件入门级教程】

4、使用“以结构线分割曲面”指令对上一步抽离出来的曲面进行分割

犀牛软件教程自学网【犀牛软件入门级教程】

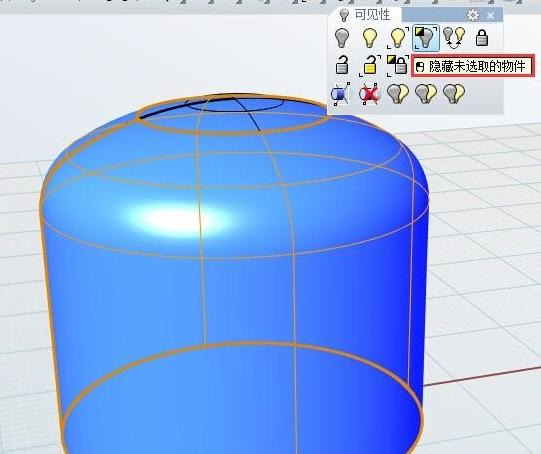

5、选中如图所示的曲面，使用“隐藏未选取的物件”将其他物件隐藏

犀牛软件教程自学网【犀牛软件入门级教程】

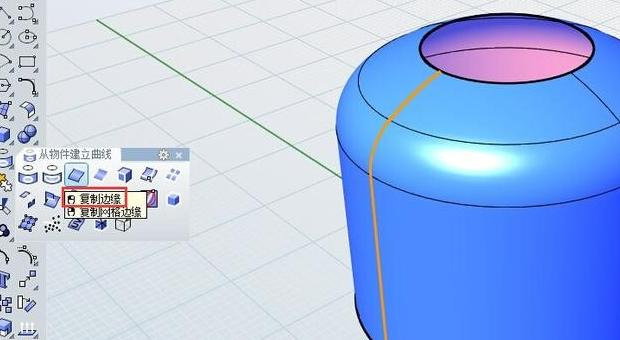

6、使用“复制边缘”指令复制曲面接缝处的曲线

犀牛软件教程自学网【犀牛软件入门级教程】

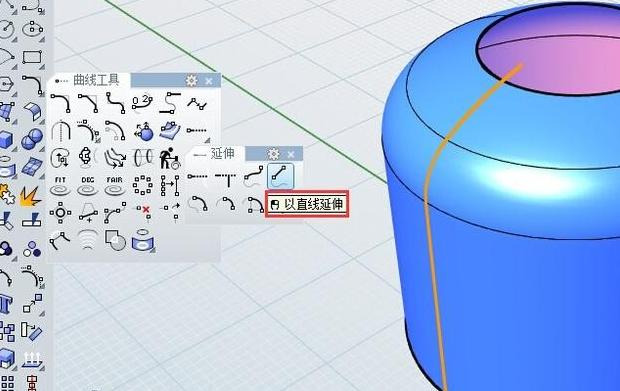

7、使用“以直线延伸”指令对上一步的线进行延伸

犀牛软件教程自学网【犀牛软件入门级教程】

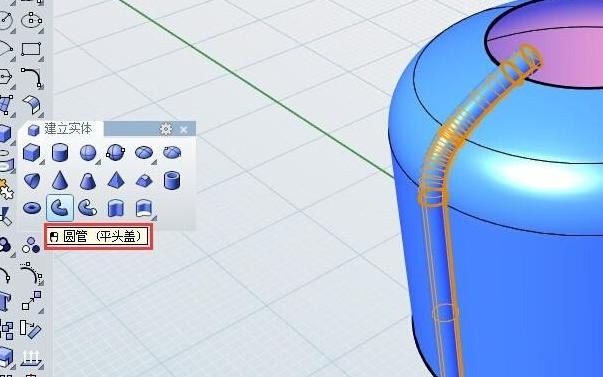

8、使用“圆管”指令对上一步创建的线进行圆管

犀牛软件教程自学网【犀牛软件入门级教程】

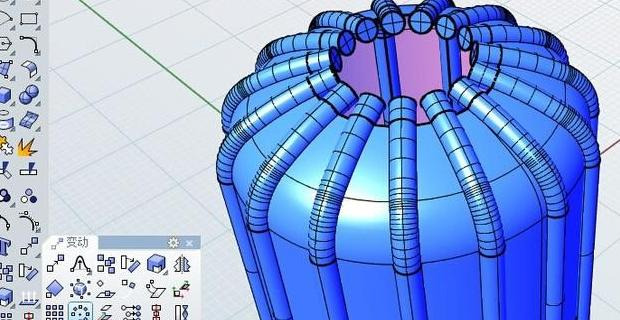

9、使用“环形阵列”质量，将上一步创建的圆管进行环形阵列

犀牛软件教程自学网【犀牛软件入门级教程】

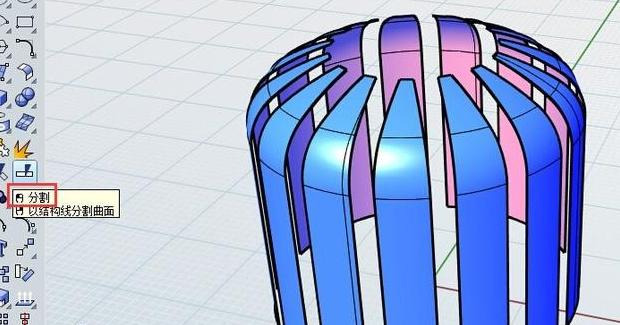

10、使用“分割”指令和上一步创建的圆管对第5步的曲面进行分割，删除不需要的得到如图所示的曲面

犀牛软件教程自学网【犀牛软件入门级教程】

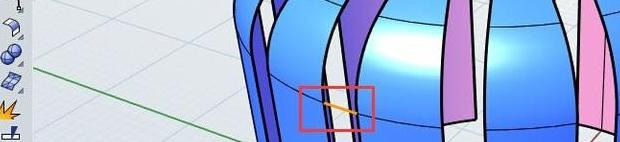

11、画如图所示的一条直线

犀牛软件教程自学网【犀牛软件入门级教程】

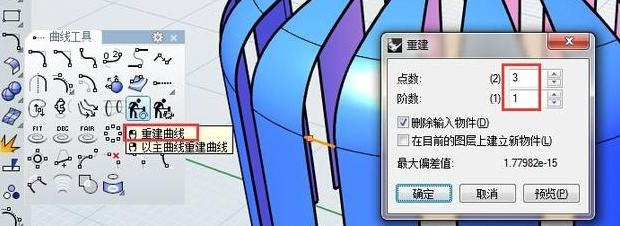

12、使用“重建曲线”指令对上一步创建的直线进行重建

犀牛软件教程自学网【犀牛软件入门级教程】

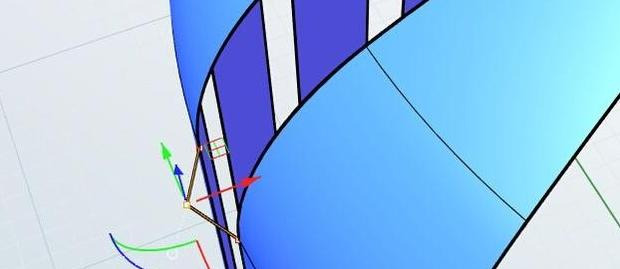

13、打开控制点，使用操作轴将中间的点进行移动

犀牛软件教程自学网【犀牛软件入门级教程】

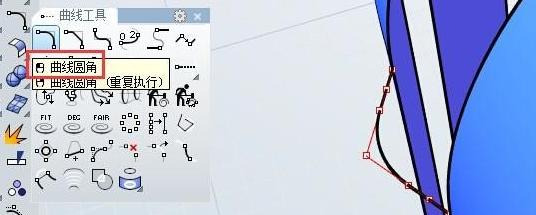

14、使用“曲线圆角”指令进行倒角

犀牛软件教程自学网【犀牛软件入门级教程】

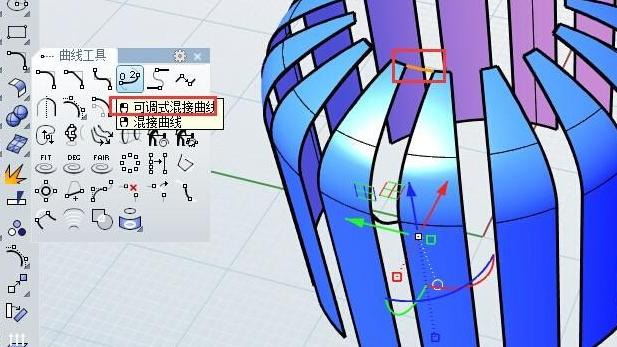

15、使用“可调式混接曲线”创建如图所示两条曲线

犀牛软件教程自学网【犀牛软件入门级教程】

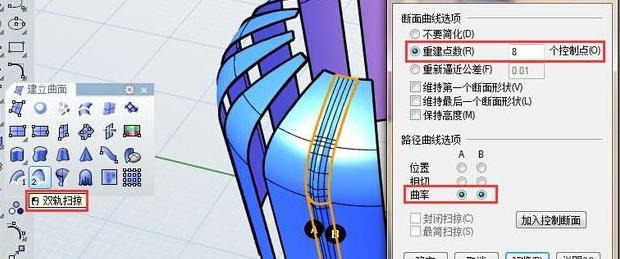

16、使用“双轨扫掠”指令进行补面，使用连锁边缘——自动连锁=是

犀牛软件教程自学网【犀牛软件入门级教程】

犀牛软件教程自学网【犀牛软件入门级教程】

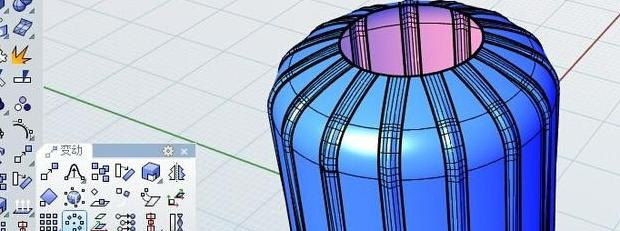

17、使用“环形阵列”指令将“双轨扫掠”创建的曲面进行环形阵列，得到如图所示的结果

犀牛软件教程自学网【犀牛软件入门级教程】

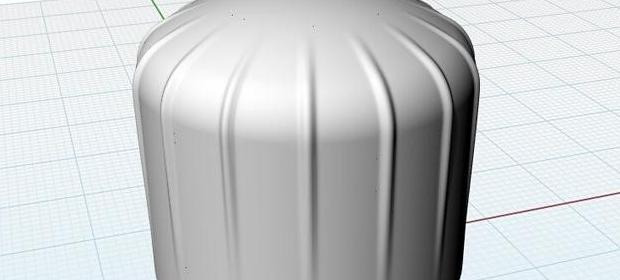

18、将隐藏的曲面显示，进行组合得到最后的结果

犀牛软件教程自学网【犀牛软件入门级教程】

本期教程结束，谢谢观看！
