今天，我将向您简要介绍如何连接三菱FX系列PLC以及如何通过RS232下载程序。 简单的说明将帮助您快速与PLC通讯，并接线并运行自己的程序。

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

如何通过RS232进行通信

1.首先安装RS232数据线的驱动程序：

（1）将RS232插入USB，您已购买的设备单击电缆随附的CD以安装相应的驱动程序。

（2）或通过打开设备管理器找到无法识别的USB设备，单击更新驱动程序，在CD中找到相应的INF文件并安装它。

2.安装驱动程序后，在[控制面板]-[设备管理器]中找到端口，然后在三菱PLC中查看我们在此处分配了多少个端口（此处为COM4），用于PLC的通讯设置。

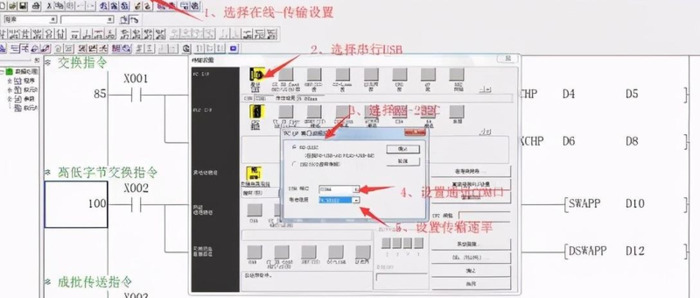

3.打开要下载的FX PLC程序，执行菜单命令[在线]-[传输设置]，然后如下图所示进行设置：

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

4.根据上图完成设置后，单击“通讯测试”以测试通讯是否成功。 然后单击确认（请务必单击确认，否则无法更改通信端口）

5.下载PLC程序并执行菜单命令[在线]-[写入PLC]。

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

您的程序已成功写入PLC，然后选择监视模式或监视修改模式，如下图所示：

关于三菱FX系列PLC接线简要说明下：

1.数字输入：

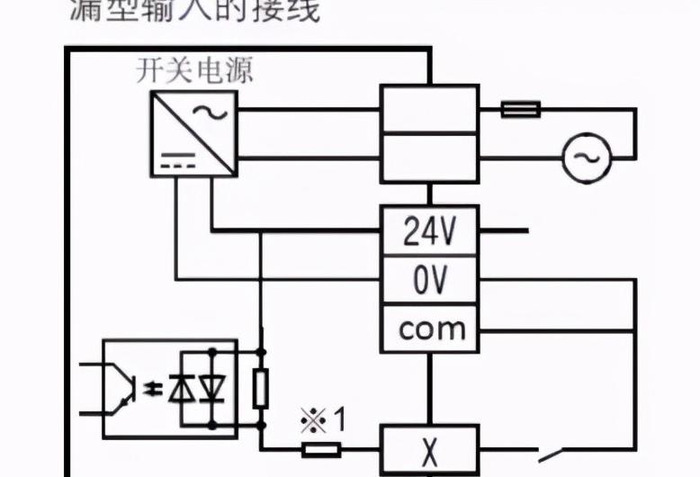

X0-X27输入为低电平有效。 请为外部传感器（接近开关/光电开关/电磁开关）使用NPN输出类型。 漏极输入电流为5mA。 （输入端子COM和电源输入0V可互操作，无需接线）

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

2.数字输出：

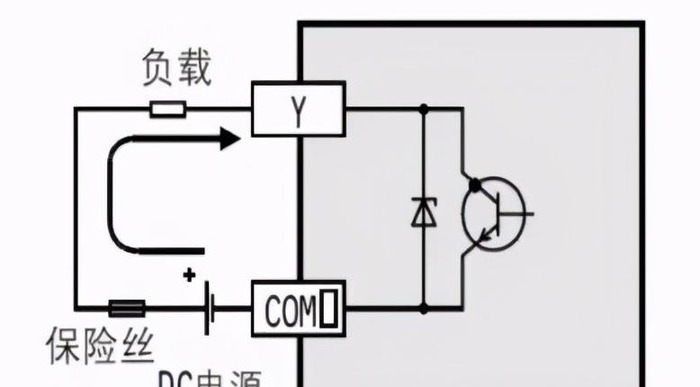

控制5-24VDC负载，Y0-Y17输出为NPN型，最大输出电流为1A，可直接控制气动电磁阀，中间继电器（2nj，4nj和 很快）。 CMx连接到电源端子，Yx连接到负载端子，而load 端子连接到power 端子。 （液压电磁阀和接触器无法直接控制，请使用中间继电器或放大器板进行驱动）

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

3.模拟输入：

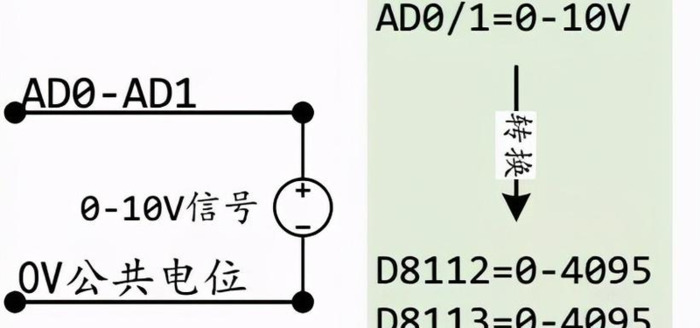

模拟输入（0V为输入参考电压）AD0输入0-10V信号对应于D8112 = 0-4095值AD1输入0-10V信号对应于D8113 = 0- 4095值D8080-D8081是AD0 / AD1的过滤器寄存器，值是1-2000，默认值是1000。

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

4、模拟量输出:

模拟量输出（0V为输出基准电压）

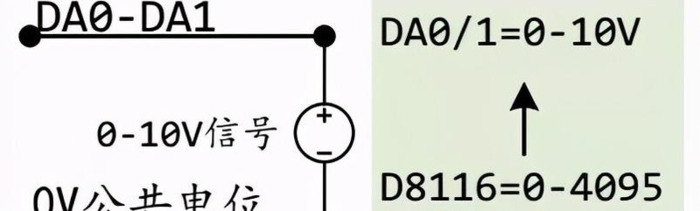

D8116=0-4095数值对应DA0输出0-10V信号

D8117=0-4095数值对应DA1输出0-10V信号

三菱plc软件安装步骤【三菱plc软件下载及安装过程】

三菱PLC如何接线和下载程序？

这个PLC模板是兼容FX3U，可能与FX3U有所区别，但原理是一样的，大家可以参考。更多自动化文章分享请关注海蓝智能科技，私信“进群”，加入三菱PLC技术交流群，我们有专业的技术人员帮你解答疑惑。
