今天用CAD梦想画图软件用两种画法绘制同一个图形。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

绘制图形:

如何使用cad软件绘图【教cad画图的软件】

画法一

步骤

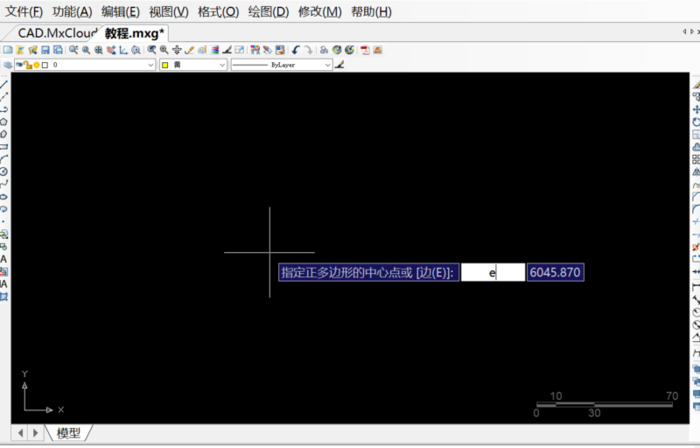

1.首先使用多变形命令（POL），边的数目为3、以指定边的数值来绘制，如下图所示：

多边形命令

如何使用cad软件绘图【教cad画图的软件】

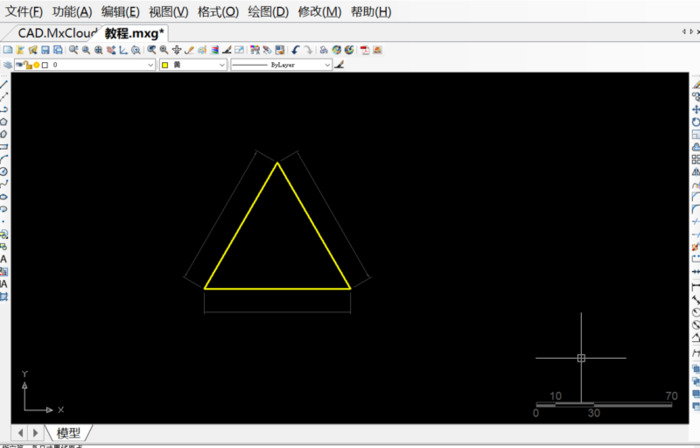

2.接着指定边的第一个端点再输入边的长度数值75即可完成，标注尺寸，如下图所示：

方法一完成

如何使用cad软件绘图【教cad画图的软件】

画法二

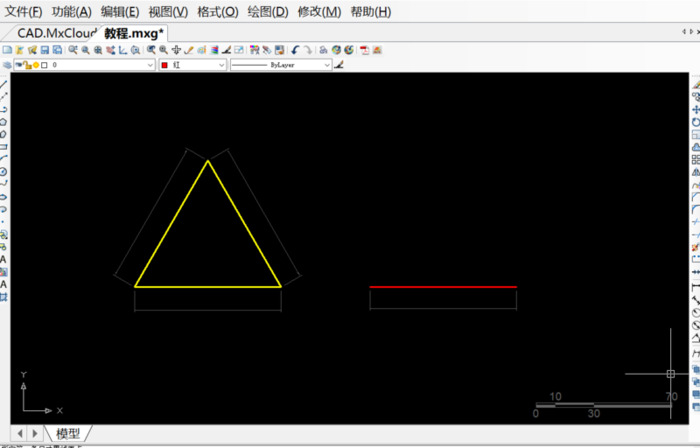

1.绘制一条长度为75的直线，如下图所示：

绘制直线

如何使用cad软件绘图【教cad画图的软件】

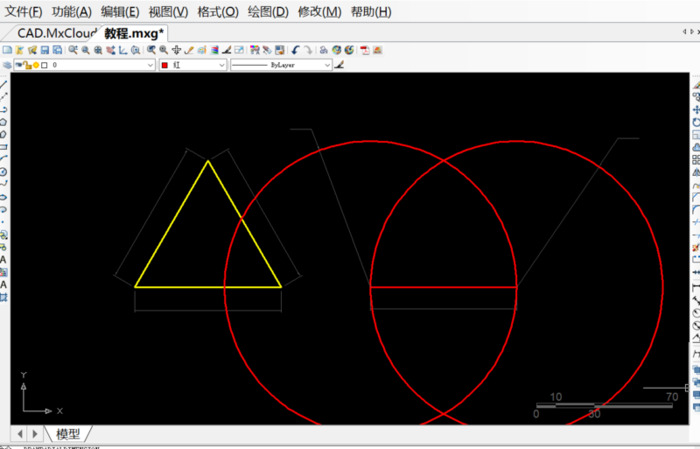

2、再分别以直线两端点为圆心绘制半径为75的圆，效果如下图所示：

绘制圆

如何使用cad软件绘图【教cad画图的软件】

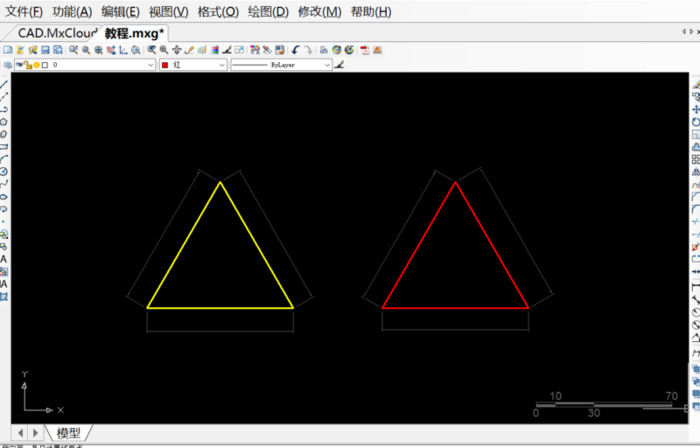

5.最后使用直线命令连接水平直线两个端点与两圆的交点，删除圆标注尺寸，完成效果如下图所示

方法二完成

如何使用cad软件绘图【教cad画图的软件】
